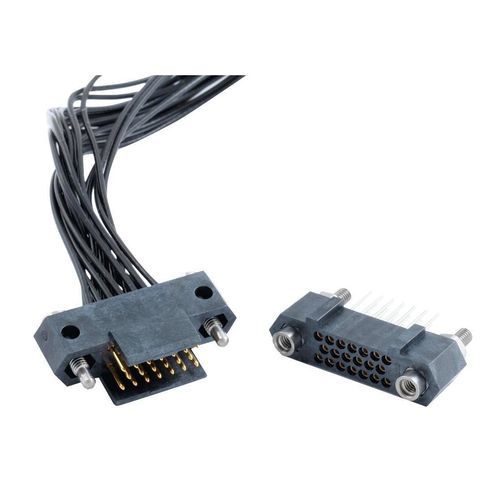

数据连接器 HDAS

线对板压接式用于航空工业

概述 Amphenol Socapex 的 HDAS 压接 PCB 连接器是一款模块化、符合 MIL‑DTL‑55302 的线对板解决方案，适用于民用与军用航空、航天和国防等苛刻环境。1.905 mm (0.075") 交错高密度格栅可减少板上占用，并支持灵活的触点与线束配置。

主要特性

• HDAS 插头提供 11 至 77 接点、6 种尺寸；可选混合触点版本，采用压接触点。
• 可与所有插座配置配合（直通孔、SMT、压入式）。
• 满足或超过 MIL‑DTL‑55302 要求。
• 兼容 Harness‑In‑The‑Box 的扩展线束与配置选项。

应用

• 民用和军用航空
• 电子与嵌入式系统
• C5ISR 与防务平台
• 在使用适当材料时适用于航天与真空环境

技术信息

• 产品优势：高密度 1.905 mm 交错格栅，便于紧凑型系统布局；提供多种接点数和安装选项。
• 产品特性：压接版本支持线规：AWG 22 到 AWG 28。
• 电气特性：每个信号触点 4.5 A；海平面耐电压 750 Vrms；沿面距离（爬电距离）1.2 mm 提高电气安全性。
• 环境特性：500 次插拔循环；工作温度范围 −65 °C 至 +150 °C。
• 材料与镀层：提供 RoHS 兼容版本；可提供符合 NASA/ESA 抗析出（outgassing）要求的材料用于航天。

其他细节

• 提供 6 种尺寸，覆盖 11 至 77 接点、最多 3 排，以支持系统级灵活配置。
• 本页展示的示例配置件号：HDASE102YD004。

技术规格

• 系列 / 名称：HDAS
• 格栅间距：1.905 mm (0.075") 交错
• 可用接点数：11 至 77 接点（6 种尺寸，最多 3 排）
• 线规（压接版本）：AWG 22 至 AWG 28
• 每个信号触点电流：4.5 A
• 耐电压：海平面 750 Vrms
• 爬电距离：1.2 mm
• 插拔寿命：500 次
• 工作温度：−65 °C 至 +150 °C
• 标准：满足/超过 MIL‑DTL‑55302
• 环境合规：提供 RoHS 版本；材料可满足 NASA/ESA 抗析出要求以用于航天
• 页面示例件号：HDASE102YD004
