数据连接器 SIHD

板对板直角高速

产品概述

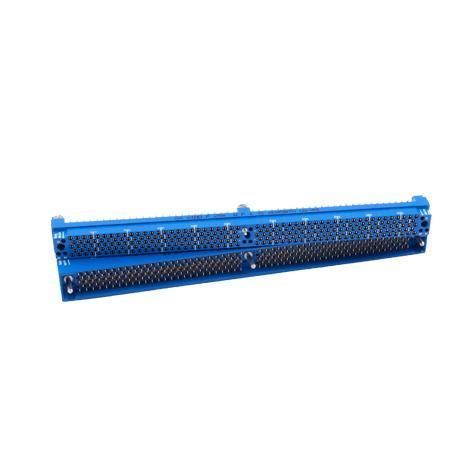

Amphenol SOCAPEX SIHD 是一款与热夹具配合使用的单体（单件式）板对板连接器，旨在降低串扰并在严苛的航空航天环境中容纳有限的横向位移。该产品具备可修复触点、用于保护公针的侧导轨和直角互连结构，采用中密度交错网格以支持大接点数。可选中央接地条用于改善高速信号传输并便于差分对布线。

主要特点

• 触点结构允许 ±0.25 mm 横向位移
• 为热夹具使用优化的单体连接器
• 中密度交错网格（2.54 mm [.100]，行间距 1.905 mm [.075]）
• 报告的排列范围示例为 102 至 256 接点（提供多种排列）
• 触点可修复，便于维护
• 侧导轨保护公针，在严苛环境中增强耐用性

应用

• 民用与军用航空航天系统
• C5ISR 及其它要求高接点密度与信号完整性的国防电子设备

技术信息（摘要）

• 可选中央接地条以降低串扰和自阻抗（约 70 Ω 至 120 Ω），并支持高速信号传输
• 特殊触点设计允许 ±0.25 mm 横向位移；侧导轨保护公针免受外部损伤
• 直角板对板连接，适用于紧凑电子堆叠
• 电气：每个信号触点 3 A；海平面耐压 750 Vrms；采用接地条时的噪声降低 ≤ 400 mV（0.1 A/触点，2 ns 上升时间）
• 环境：500 次插拔寿命；工作温度范围 −55 °C 至 125 °C
• 材料与镀层：提供 RoHS 合规版本

补充说明
SIHD 旨在实现低重量与高接点密度，同时保证现场可维护性。中央接地条为提高电磁兼容性能并简化差分对布线提供选项。可修复触点与保护导轨使该连接器适用于对维护与信号完整性有严格要求的航空应用。

特性 / 技术规格

• 横向位移公差：±0.25 mm
• 额定电流：每个信号触点 3 A
• 耐电压（DWV）：海平面 750 Vrms
• 带接地条时的噪声降低：≤ 400 mV（0.1 A/触点，2 ns 上升时间）
• 插拔耐久性：500 次
• 工作温度范围：−55 °C 至 125 °C
• 节距 / 密度：中密度；2.54 mm [.100] 交错网格；行间距 1.905 mm [.075]
• 排列：报告示例包括 102 至 256 接点的 6 种排列；另有更多排列可选
• 连接器类型：用于热夹具的单体直角板对板连接器
• 触点维护：触点可修复
• 版本：提供 RoHS 合规版本
