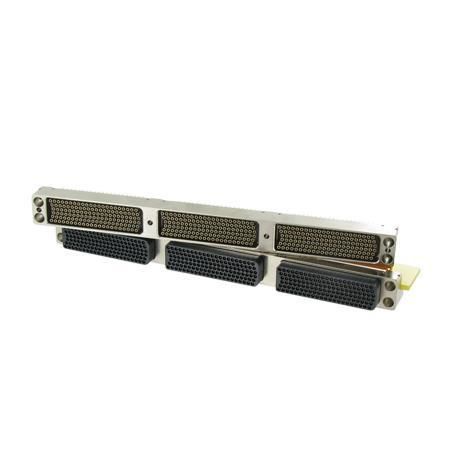

数据连接器 SMASH

板对板夹层直角

概述
SMASH PCB 连接器是一款高密度模块化板对板连接器，专为民用与军用航空及 C5ISR 等严苛环境设计。它提供多种布置、大量接点选项以及铝制外壳，以增强电气性能并提供 ESD 保护。

主要特性

• 适用于严苛环境的鲁棒技术
• 优于 MIL-DTL-55302 要求
• 七种布置：132 至 450 接点
• 金属（铝）外壳带来 ESD 保护与更高的耐用性

应用

• 民用与军用航空系统
• 航空电子（Avionics）与电子模块
• C5ISR 硬件及坚固型电子平台

技术信息（详细）

• 产品优势：支持现场可更换模块（Line Replaceable Module，LRM），便于维护；支持 mezzanine 或直角板对板接口；插头采用柔性电路终端，便于缩短子板布线；32 种键控可能性
• 电气特性：每信号接点 3 A；海平面耐电压（DWV）1000 Vrms
• 环境特性：500 次插拔循环；工作温度 −65 至 150 °C
• 材料与镀层：镀层：插座 1.27 μ Au，针脚 1 μ Au；提供 RoHS 版本

零件号 / 页面参考

• 显示零件号：HDC

附加说明
SMASH 连接器采用铝制外壳以提升电气性能并提供 ESD 保护。其支持现场可更换模块（LRM），便于现场维护，并提供 mezzanine 或直角板对板连接。该连接器面向高温和振动环境设计，提供广泛的接点与配合选项，适用于航空级电子系统。

特性 / 技术规格

• 间距：1.905 mm
• 布置：7 种布置，132 至 450 接点
• 额定电流：每信号接点 3 A
• 耐电压（DWV）：海平面 1000 Vrms
• 插拔循环：500 次
• 工作温度：−65 至 150 °C
• 镀层：插座 1.27 μ Au；针脚 1 μ Au
• 键控可能性：32
• 外壳材料：铝（用于 ESD 保护和增强坚固性之金属外壳）
