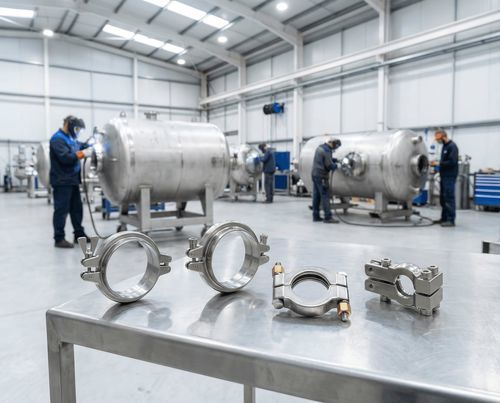

夹具自锁套筒

快速锁闭型快速耦合304不锈钢

产品概述
为制药、生物技术和食品加工行业精密设计的卫生型 Tri‑Clamp 连接系统。符合 DIN 32676、ASME BPE 和 3‑A 标准的组件，提供可用于 CIP/SIP 操作的无菌、无泄漏密封以及快速装配/拆卸。喉圈电解抛光表面（Ra ≤ 0.8 µm）与外夹压缩配合消除缝隙，实现可完全清洗的连接，满足 EU GMP 与 FDA 的卫生设计要求。

关键优势

• 快速连接/断开：免工具夹紧操作，使设备可在数秒内拆卸，用于清洗验证、维护或工艺重配置，无需专用工具。
• 无缝隙卫生设计：电解抛光的光滑表面（Ra ≤ 0.8 µm），无死角、螺纹或密封压沟，消除细菌滞留点，实现完整的 CIP/SIP 效果。
• 密封完整性验证：对符合 FDA 的垫片进行精确控制的压缩，形成可靠的无泄漏密封，已验证能承受工艺压力、热循环及强清洗化学品。
• 合规与可追溯性：铸号与 EN 10204 3.1/3.2 材料证书；符合 DIN 32676、ASME BPE、3‑A Sanitary 与 EHEDG 标准。

产品类型与特点
标准双铰链夹
单螺栓卫生夹，采用双销铰链结构，保证垫片均匀压缩并在制药与食品工艺中实现可靠密封。

• 材质：316/316L 不锈钢
• 规格：DN15 至 DN300（1/2" 至 12"）
• 压力等级：最高 60 bar（870 psi）
• 温度等级：最高 232°C（450°F）
• 双销铰链实现均匀夹紧力
• 单螺栓配翼形螺母或六角螺母
• 符合 DIN 32676 与 3‑A Sanitary；标准 CE 标记

重载双螺栓夹
无铰链的双螺栓夹，用于大口径连接以改善夹紧力分布。

• 材质：316 不锈钢
• 规格：DN150 至 DN300（6" 至 12"）
• 压力等级：最高 36 bar（522 psi）
• 温度：232°C（450°F）及以上
• 双螺栓结构（无铰链）
• 翼形螺母或六角螺母可选
• 适用于大口径管道

高压双螺栓夹
为需要高夹紧力且无铰链的高压应用而加固的夹具型材。

• 材质：304 不锈钢
• 规格：DN15 至 DN150（1/2" 至 6"）
• 压力等级：最高 100 bar（1450 psi）
• 温度：232°C（450°F）及以上
• 重截面型材设计；双螺栓固定（无铰链）
• 不锈钢或黄铜六角螺母；CE 压力服役合规

ASME 压力容器夹
按 ASME Section VIII Appendix 24 要求设计，适用于压力容器、过滤器壳体和关键高压药厂设备。

• 材质：316 SS（全程可追溯）
• 规格：DN25 至 DN300（1" 至 12"）
• 压力等级：最高 171 bar（2480 psi）
• 带铰链的三螺栓结构
• 符合 ASME Section VIII Appendix 24；提供完整材料可追溯文件

防卡死高端夹具
精密熔模铸造夹具，采用专用表面处理以防止在高循环应用中出现粘结磨损和卡死。

• 熔模铸造（ASME SA‑351/SA‑351M）
• 酸洗钝化处理，按 ASME SA‑315 热处理
• 滚筒抛光与液压定径
• 消除螺纹卡死；在自动化 CIP 系统中延长使用寿命

安全与上锁夹具
具备防止意外开启的安全结构和支持挂锁的护罩，以满足 LOTO 规范。

• 材质：316 不锈钢
• 规格：DN15 至 DN300
• 安全门防止螺栓松脱；带挂锁接口的护罩式六角螺母
• 防止压力下意外开启；符合 LOTO 以保障维修安全

应用

• 制药制造：API 合成、无菌配制、生物反应器连接、洁净公用系统及 GMP 工艺设备。
• 生物技术：一次性系统、细胞培养、下游纯化、色谱 skids。
• 食品与饮料：酿造、乳品加工、饮料生产、卫生 CIP 回路。
• 化妆品与个人护理：乳化制备、无菌灌装线、香精配制。
• 精细化工、营养补充剂与研发：需可清洗可追溯连接的试验/中试设备。

技术规格

• 夹具材质（标准）：316/316L 不锈钢
• 夹具材质（高压）：304 不锈钢
• 紧固件：316 SS 螺栓与螺母
• 垫片材料：EPDM、硅胶、Viton、PTFE（可选 FDA 合规）
• 法兰表面：Ra ≤ 0.8 µm（电解抛光）
• 夹具表面：镜面或哑光
• 铰链设计：双销（标准型号）
• 热处理：按 ASME SA‑315（高端型号）
• 标准压力：最高 60 bar；高压：最高 100 bar；ASME 压力：最高 171 bar
• 温度范围：−40°C 至 +400°C
• 真空服役：支持全真空
• 热循环：SIP/CIP 验证
• 连接循环次数：1000+（防卡死型号）
• 密封完整性：氦检漏
• 标准与合规：DIN 32676 系列 A；ASME BPE；3‑A Sanitary；EHEDG；ISO 2852；ASME Sec. VIII App. 24
• 材质证书：EN 10204 Type 3.1 / 3.2
• 垫片合规：FDA 21 CFR 177.1550（如适用）
• 可用尺寸：DN15（1/2"）至 DN300（12"），常用 DN25–DN100（1"–4"）；可按要求定制
