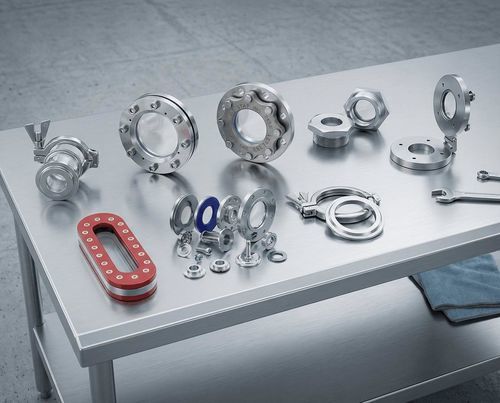

工业用途观测窗

监控用于真空低压网络

概述
工业级视窗与工艺观察窗组件，专为高压、高温及腐蚀性工艺环境中的检视与监控而设计。可在不打开容器的情况下安全、连续地验证反应阶段、液位、相分离及清洗效果。

主要性能要点

• 根据玻璃材料，温度范围可达 -60°C 至 +600°C
• 熔融安全窗的最高压力等级可达 400 bar
• 兼容全真空服务；按设计压力 1.43× 进行静水试验

产品类别
熔融安全窗（Fused Safety Windows）
采用玻璃-金属熔合的机械预应力视窗，具备最大耐压与抗冲击性能。

• 硼硅玻璃与双相不锈钢熔合
• 压缩预应力可防止拉伸破裂
• 优异的热冲击与抗撞击性能
• 符合 DIN 7080 的压力等级
• 适用于关键高压工况

焊接式（Weld-On）视窗组件
通过焊接法兰实现与容器的永久集成，安装紧凑且坚固。

• 低外形设计，适合空间受限场合
• 提供低压和高压配置
• 标准为 316L 不锈钢构造
• 圆形及长椭圆视窗可选
• 可选集成照明

螺栓式（Bolt-On）工业组件
带法兰的视窗系统，用于标准化喷嘴连接并提供可拆卸的维修通道。

• 兼容 DIN 与 ANSI 法兰
• 现场可更换玻璃
• 多种直径（DN25–DN300）
• 根据化学兼容性选择垫圈材料
• 适用于改装安装

卫生铰链窗
用于医药与食品工艺的卫生型设计，带快速开启的铰链盖。

• 按 DIN 32676 的三夹紧（tri‑clamp）安装
• 电解抛光表面（Ra ≤ 0.8 µm）
• 免工具开启以便目视检查
• 材料与垫圈符合 FDA 要求
• 支持 CIP/SIP 清洗消毒

螺纹视窗
适用于管道、三通与小型容器辅助口的紧凑型旋入式观察窗。

• NPT 与 BSP 螺纹接口
• 节省空间的安装
• 适用于管线及小容器
• 提供熔融或传统玻璃选项
• 现场快速更换能力

长椭圆与矩形窗
为液位观察及大范围工艺监控提供更大视野的配置。

• 适合液位指示
• 垂直取向用于罐体计量
• 加固的多片结构
• 可定制尺寸
• 法兰或焊接安装

技术规格
玻璃材料

• 苏打石灰玻璃：-20°C 至 +120°C
• 硼硅玻璃（3.3 型）：-60°C 至 +300°C
• 高温硼硅玻璃：可达 +450°C
• 石英玻璃：可达 +600°C
• 蓝宝石（可选）：极高压/高温能力

金属部件与表面处理

• 标准材料：316L 不锈钢
• 熔融窗用双相不锈钢：1.4462 / F51
• 可选特殊合金：Hastelloy、Inconel、钛
• 标准表面：2B 压延面
• 卫生表面：电解抛光 Ra ≤ 0.8 µm

运行参数

• 真空服务：兼容全真空
• 低压（标准）：最高 16 bar
• 高压（熔融）：最高 400 bar
• 热冲击耐受：ΔT = 170 K（硼硅玻璃）
• 压力测试：按设计压力 1.43× 进行静水试验

标准与合规

• 压力装备：PED 2014/68/EU
• 玻璃质量：DIN 7080 / DIN 7081
• 卫生标准：3‑A、EHEDG
• 医药：EU GMP、FDA CFR 21
• 材料证书：EN 10204 3.1 / 3.2

行业应用
适用于化工加工、制药生产（无菌过程观察、GMP 合规）、食品与饮料（卫生液位监测）、石化与炼油（高压烃类处理）、水处理、生物技术、特种化学品及生物燃料等可再生能源工艺。

选型指南（摘要）

• 运行压力与温度：超过 16 bar 或压力波动大时选择熔融安全窗；根据温度要求选择玻璃材质
• 安装形式：永久集成选焊接（weld‑on）；需可更换选螺栓式（bolt‑on）；管道端口选螺纹式；卫生应用选 tri‑clamp
• 介质兼容性：根据介质匹配玻璃、金属和垫片材料
• 视野与光学需求：反应监控选圆形熔融窗；液位监控选长椭圆/矩形窗
• 卫生与法规：电解抛光、tri‑clamp 及 FDA/3‑A/EHEDG 合规用于制药/食品
• 危险区：必要时指定 ATEX/区划 要求及防爆选项
