双线圈电磁铁

电压: 24, 230 V
力度: 6 N - 880 N
运行行程: 7 mm - 40 mm

... 产品概述
Kendrion的可逆直线电磁铁为双向直线执行器，采用两个独立的磁系统，可实现从行程起点到终点的可控切换。特氟龙涂层的高精度轴承在高切换频率下仍能实现免维护运行和长寿命。由于壳体内配备两组线圈，无需外力进行机械复位。尽管采用双磁系统，装置仍然紧凑，提供大推力，行程可达40 mm。可选配带集成桥式整流器的母头，以便在交流电下运行。

主要优点

• 可控制双向行程
• 大推力，行程可达40 mm
• 切换时间短，运行平稳
• 免维护轴承适合连续使用
• 运行寿命长

• 工业自动化与安全系统
• 医疗技术与实验室设备
• 工业设备与机械
• 夹持、抓取与搬运（例如AGV应用）
• 能源技术与开关设备
• 铁路技术

电压: 12 V - 36 V
力度: 5.88 N - 10 N
运行行程: 6 mm - 6 mm

... 产品概述

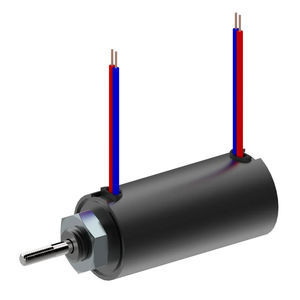

WL1253为线性自锁（双稳态）电磁铁，利用永久磁钢实现机械锁定，在锁定状态下无需持续通电即可保持衔铁（伸出/缩回）位置。通过短脉冲改变极性来切换状态，锁定时不消耗电能，适用于电池供电和低待机能耗的系统。

主要功能描述
WL1253由线圈、永久磁体、衔铁和外壳组成。适当极性的短直流脉冲使磁场反转或增强，从而驱动衔铁移动；随后永久磁体保持新状态而无需额外电能。典型行程：6 mm（可定制）。工作电压常见范围可达DC 36 V，视型号而定。

工作原理
该器件将电磁体与永久磁体结合。永久磁体在无电时提供保持力，使衔铁处于伸出或缩回的稳定位置。施加正确极性的直流脉冲会产生瞬时磁场，抵消或强化永久磁体的磁场，从而使衔铁移至另一稳定位置。脉冲结束后，永久磁体保持该位置，直至下次相反极性的脉冲到来。

主要特性

• 双稳态工作：两种稳定位置，锁定时零功耗。
• 脉冲工作减少发热，适合间歇动作场合。
• 内部永久磁体使单位体积保持力较高。
• 响应快、结构紧凑；可提供磁屏蔽选项。
• 典型脉冲工作：短脉冲（例如20–100

电压: 24, 3, 5, 12, 48 V
力度: 2.6 N
运行行程: 10 mm

... 产品概述

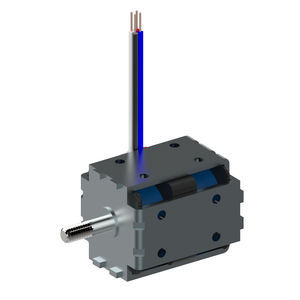

WL1037 为自锁式（双稳态）直流电磁铁，推拉式结构，专为需避免连续通电的锁定与保持场景设计。通过永久磁铁实现机械锁定，仅在切换状态时需短促直流脉冲，适用于电池供电和节能型系统。

主要特性

• 双稳态两位置运行：无需持续电流即可保持位置。
• 脉冲驱动：毫秒级切换，保持功耗低。
• 支持单线圈（需极性反转）或双线圈驱动方案。
• 体积紧凑，力重比高。
• 外壳可选：开放、管状（耐湿）或密封（可选

电压: 12 V - 24 V
力度: 2.75 N - 20 N
运行行程: 3 mm - 8 mm

... 概述
Weilong AS 1035 (WL1035) 推拉式自锁电磁铁是一种将短电脉冲转换为线性运动并在行程末端自锁、无需持续供电的机电执行器。适用于需低能耗和快速响应的紧凑型安装场景。

工作原理
短脉冲期间线圈产生磁场，使柱塞前后移动。脉冲结束后永磁体或机械锁止机构保持柱塞位置，无需持续电流，从而降低发热和功耗。

应用

• 门禁控制：智能锁、电子锁舌
• 售货机与分配机构
• 便携和台式医疗/诊断设备
• 工业自动化：阀门、闸门、抓手、机器人执行器
• 汽车：车门驱动、开关机构
• 智能家居家具、包裹柜、智能柜

• 优点：脉冲驱动——平均能耗低、保持无需持续供电、发热少、体积小、响应快。
• 缺点：自锁机构增加设计复杂性，可能需要专用脉冲驱动器，规格中保持力数值存在差异（见备注），若设计不当可能出现长期磁性/机械磨损。

• 不动作：检查电源、接线、脉冲参数及线圈是否完好。
• 无法自锁：检查磁体对位、机械阻挡及脉冲极性/时长。
• 过热：占空比过高或电压不正确。
• 反应慢：检查运动部件摩擦、杂质或安装公差。

• 品牌：Weilong
• 型号：AS

电压: 12, 24 V
运行行程: 0 mm - 20 mm

... 36 型线性电磁铁，可提供单线圈或双线圈，用于牵引和推力应用中的高精度运动和强大拉力。适用于工业柴油机和一般运动应用。 - 电源 = 12 - 24 伏直流 - 其他 - 牵引/推力 - I36 型单线圈 - ED% 工作 = 间歇性 - C36 和 CI36 型双线圈： 1. - 牵引线圈 - ED% 工作制 = 间歇运行 2. - 保持线圈 - ED% 工作 = 100 - C36 型的拉线圈通过内部开关断开 - CI36 ...

电压: 12, 24 V
运行行程: 0 mm - 30 mm

... 带有单线圈或双线圈的 42 型线性电磁铁，用于高精度运动，提供高牵引力和推力。适用于工业柴油机和一般运动领域。 - 电源 = 12 - 24 伏直流 - 其他 - 牵引/推力 - I42 型单线圈 - ED% 工作 = 间歇性 - C42 和 CI42 型双线圈： 1. - 牵引线圈 - ED% 工作 = 间歇运行 2. 保持线圈 - ED% 工作 = 100- ED% 工作 = 100 - C42 型的拉线圈不包括在内部开关中 ...

电压: 12, 24 V
运行行程: 0 mm - 26 mm

... 456 型线性电磁铁，带单线圈或双线圈，用于高精度运动，提供高牵引力和推力。适用于工业柴油机和一般运动领域。 - 电源 = 12 - 24 伏直流 - 其他 - 牵引力/推力 - I456 型单线圈 - ED% 工作 = 间歇性 - C456 和 CI456 型双线圈： 1. - 牵引线圈 - ED% 工作制 = 间歇运行 2. 保持线圈 - ED% 工作 = 100 - C456型的拉线圈通过外部开关断开 - CI456型的拉力线圈通过内部开关断开 ...

电压: 120, 60, 180 V

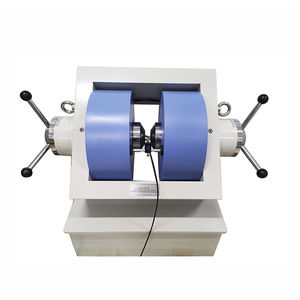

... 磁场双向可调，磁轭结构为封闭式磁路，具有良好的刚性，磁场方向为水平，支撑磁轭与地面呈45°上升，便于操作样品。适用于霍尔效应研究、磁阻效应研究、磁致伸缩研究、扭矩磁强计、力法磁强计、VSM、磁能力测量设备、磁性材料测量设备等。 ...

电压: 30, 150, 105 V

... 磁场是双向可调的，它是一个单轭设计，磁场方向是水平的，产品上下座，这样就有一个很宽的工作场所来操作或与其他设备连接。所以它是一个很常见的设计。适用于霍尔效应研究、磁阻效应研究、磁致伸缩研究、扭矩磁强计、力法磁强计、VSM等。 ...

电压: 240, 150 V

... 磁场单向可调，磁轭结构为封闭式磁路，因此具有良好的刚性，磁场方向为垂直，产品为上下座，因此样品可以放在极盖下面，便于操作样品。适用于霍尔效应研究、磁阻效应研究、磁致伸缩研究、扭矩磁强计、力法磁强计、VSM等。 ...
