浮动爪卡盘

... 产品概述
Universal Gear (UG) 隔膜卡盘为高精度隔膜式卡盘，专为换装不频繁的长批量生产设计。UG 系统可适配多种齿轮构型，仅需最少的上部工装。不同齿轮类型之间的切换快捷，可在数分钟内完成。隔膜卡盘不含滑动或易耗部件，从而减少停机时间和维护成本。

优势

• 无滑动部件 — 消除摩擦与磨损，降低维护需求。
• 弹簧钢隔膜在内/外表面产生夹持力，确保受控的同心度。
• 在生产批次中实现一致且可重复的精度。
• 对固定止点的回缩动作确保正向且可重复的定位。
• 隔膜可浮动以补偿由加工或热处理变形造成的齿距误差。
• 简单快速的齿轮更换可减少换装时间。

• 隔膜式夹持系统，无滑动或易耗件。
• 弹簧钢隔膜为内外夹持提供均匀夹持力。
• 对固定止点的回缩动作提供精确、可重复的定位。
• 隔膜浮动能力以适应齿距变化和变形。
• 为硬车、磨削等批量生产提供一致的同心度和高精度设计。

• 齿轮家族包括：
  • 太阳轮
  • 齿圈
  • 小齿轮
  • 输出齿轮
  • 直齿轮
  • 斜齿轮
• 硬车和磨削工艺
• 汽车等速万向节（CV）组件及相关齿轮零件

外径: 800 mm

... 自动自定心大通径夹头，带 3 个同心可伸缩卡爪 + 3 个带加固装置的浮动卡爪 用途： 螺纹切割管端。加工循环如下：操作 3 个外部自定心缩回卡爪。这确保了管端与机器中心线的完美对中：然后用内部浮动卡爪夹紧钢管。该夹具可消除因管子末端不直而造成的所有加工废品。 ...

力度: 0 N - 400,000 N

... 带 3 个自定心卡爪的自动卡盘 + 3 个浮动卡爪 -对需要 3 个卡爪初步定心的不规则工件进行强力夹持，并通过 3 个浮动卡爪干预实现 6 个卡爪的最终夹持 - 由带 2 个独立活塞的液压双缸和带 4 个歧管 + 1 个回收装置的分配器控制 ...

... 应用领域 飞机 - 汽车 - 能源 - 普通机械加工 - 重型机械 - 核能 - 铁路 - 风力发电机、支架和传动装置 ...

外径: 0 mm - 400 mm

... 自动下拉夹紧系统， 在 2 个电动头之间的加工中心带有 3 个补偿的钳 口和旋转点，允许在一个设置中对轴和轨道轴进行全面加工。所有内部移动部件均采用油巴操作，以防止灰尘的渗透，冷却剂和特殊芯片。 U ASA 二型 F/3 直径 400 毫米 ...

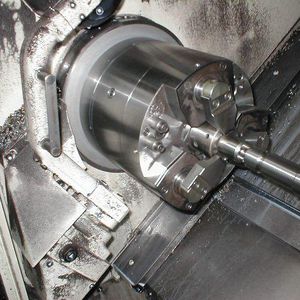

... 三爪动力卡盘，带 3 个浮动和可伸缩卡爪座 - 卡盘主体为钢制，完全密封，所有内部组件均置于油浴中 - 弹簧加载中心，带面驱动器，允许工件在卡盘和车床中心之间进行完整加工，如轴、传动轴、轮毂和曲轴。 ...

... 特殊的 7 英寸浮动隔膜卡盘，用于驱动工件在顶尖之间进行磨削。工件由公顶尖定位，卡爪浮动到位，同时夹住外径，补偿偏心。 ...
