气动卡盘

旋转速度: 6,000 rpm
外径: 3 in - 12 in

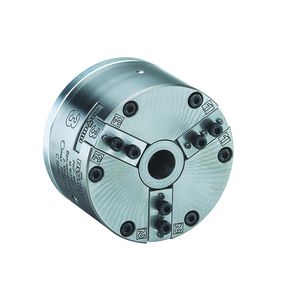

... Northfield 精密气动卡盘又称滑爪卡盘，是高精度、高质量、高效率和易使用气动卡盘的基准。Northfield 精密气动卡盘装卸极为简单，任何操作人员都可以使用。卡爪夹紧力也可以调整，以实现精细夹持，对于大多数薄壁工件来说极为方便。一旦正确安装，所有 Northfield 卡盘都会自动将工件对中。如果您正在寻找一种能够处理多种不同类型和尺寸工件的精确卡盘，那么 Northfield 精密气动卡盘就是您的最佳选择。 - 气动--气动驱动比液压驱动更简单、更清洁，因为它不需要液压泵，这意味着对抓取力的控制更强--可以抓取中等到精细的工件。 ...

... 我们的标准 650 型（三爪）气动卡盘具有 .0001 T.I.R. 重复精度，带有自带的执行气缸，现在可以提供更多的功能。卡盘通过快速连接接头获得气压。这种 Pressure-Lok™ 气动卡盘通过一个特殊的手柄充气，经测试，压力保持 3 周无下降！这些卡盘可以安装在没有通孔的旋转台、墓碑、托盘、传送系统等上面。Pressure-Lok™ 气动卡盘适用于任何无法获得连续气源的加工操作。与弹簧夹紧不同，卡盘的夹紧力可以通过调节 5 - 80 PSI 的气压进行无级调节。Northfield 的所有卡盘均可与该系统相匹配。 ...

... 定制卡爪安装在标准的 Northfeld NF-650 型气动卡盘上。圆饼状的顶爪可对工件进行全包夹紧 爪上有一个定制的弹簧定位销组件，用于确定客户工件的方向，以便进行垂直加工。 ...

旋转速度: 5,000 rpm

... 卡爪和轴向挡块为空气硬化工具钢（A-2），热处理至 58/63 洛氏硬度 "C"。客户以 5000 RPM 的转速镗孔钻夹头外圈。- 转速 = 1/10,000。 ...

... 450 型 4'' 直径气动卡盘，带有经过特殊硬化和磨削的卡爪，可夹住精密分体式衬套的外径。衬套经过特殊硬化和研磨，可定位在 0.8683 零件直径上。衬套的外径约为 1.800 英寸，以清除法兰。衬套由合金钢制成，内径和外径同时磨削，以确保严格的公差跳动。 ...

... 650W 型 6'' 直径冷却液通过气动卡盘。它的卡爪经过特殊淬火和磨削处理，可夹持 39.74 毫米的工件。卡爪由 1018 钢制成，经过表面硬化和磨削，硬度为 58/63 Rc。此外，它还有一个用于 650 型的特殊面装 Spyder 定位基座；该基座经过淬火和磨削，可固定客户的特殊修整环。客户希望能用该卡盘在磨削工件附近修整砂轮。 ...

... NF-425 型加长行程卡盘，改装了定制的顶部工具。卡爪不仅能夹紧工件，还能在客户进行磨削程序之前调整方向。卡爪经过战略性加工，允许侧面装载工件并对工件进行定时。卡爪将夹紧客户工件的阀杆，并留出足够的间隙以完成工件外径的磨削。 ...

... 这种气动卡盘有两个活动卡爪，用于夹持方形或矩形零件。在这一定制应用中，我们的客户要求使用 Vee-Block 型卡爪，以适应每套插入垫片的各种钻头尺寸。钻尖（未显示）停在轴向定位器（安装在卡盘表面）上，插入垫块（安装在副卡爪中）在磨削钻杆时夹紧每个钻头的外径。插入垫和副夹爪的布置方式可实现不同尺寸的快速更换。 ...

... 670 型，双爪，滑爪气动卡盘（0.0001" TIR），带特殊顶部工具。我们的客户需要抓取模制塑料零件的外径，并在旋转和固定两种设置下对所有 4 个面进行加工。为了实现这一目标，我们制作了特殊轮廓的顶爪和用于定位的穿梭销（未显示），并将其安装到我们的标准卡盘上。 ...

... 这是我们的 Northfield 1000 型滑爪气动卡盘（0.0001" TIR），配有特殊的顶部工具和轴向定位器。我们的客户是一家测量公司，他们需要抓取大型铸件的一小块区域，以便检查零件的外径跳动。特制的高顶爪经过金刚石涂层处理，可牢牢夹住铸件。我们使用带按钮垫的轴向定位器作为零件凸缘的支撑面，同时吞下零件的其余部分。 ...
