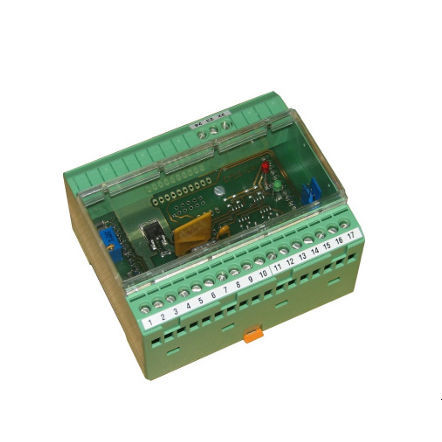

控制电子设备 E713

概述
E713 为用于记录和处理 ZIROX® 氧气探头信号的电子单元。其根据 NERNST（ネルンスト）方程将探头信号处理为氧气浓度，并通过标准模拟接口输出测量值。该单元为探头提供电源，并对加热型 ZIROX® 探头进行加热控制。E713 可提供面板安装和导轨（DIN）安装两种版本，亦可与可选泵模块一起装入钢制现场外壳交付。

应用 / 特性

• ZIROX® 探头信号的采集与处理
• 测量值输出：4-20 mA（标准），可选 0/2-10 V
• 为加热型探头提供电源并控制加热（加热输出最大 5 A）
• 过程监测并可集成至控制系统
• 可选数字接口（RS232）及通过 RS232 校准

技术参数

• 信号输入：ZIROX® 探头的电池电压和热电电压
• 测量范围：0...20.64 Vol.-% O2（可按要求扩展至 100 Vol.-%）
• 精度：相对误差 < 5 %（典型值）
• 参考气体供给：无内置（可通过可选泵模块提供）
• 显示：LCD 点阵，2 x 16 字符（明文显示）
• 按键：2 个薄膜按键
• 模拟输出：4...20 mA（对应 0...20 Vol.-% O2），可选 0/2-10 V；隔离最高 500 V DC
• 数字接口：RS232（可选）
• 电源：24 V DC ±10 %，设备典型电流约 60 mA（不含探头加热电流）
• 加热控制：24 V DC，最大 5 A
• 尺寸（面板外壳）：96 x 96 x 150 mm³；（导轨模块）：90 x 75 x 55 mm³
• 重量：约 0.3 kg（面板版本）
• 防护等级：IP22（面板版本） / IP20（导轨模块）
• 工作温度：0...+40 °C（标准） / 视版本可达 +50 °C；湿度 0...95 % 相对
• 存储温度：-20...+50 °C（标准） / 视版本可达 +60 °C

特性 / 技术规格

• 适用于控制柜安装或导轨安装的低成本电子单元
• 按照 NERNST 方程处理 ZIROX® 探头信号
• 标准 4-20 mA 模拟输出；可选接口与校准功能
• 24 V DC 供电并集成探头加热控制（最大 5 A）
• 测量范围灵活，可按需定制配置
