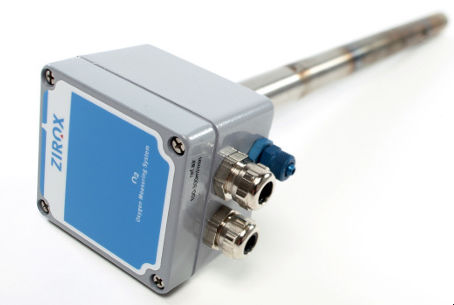

测量探头 SS31H

气体氧气坚固

基本信息
ZIROX 烟道气体探头 SS31/SS31H 是用于大型燃烧装置 lambda 值（λ）测定及炉内大气氧分压测量的耐用型氧传感器。探头免校准、无漂移、免维护。集成加热器维持工作温度，可避免采样管路中气体冷却导致的测量偏差。采用优质元件与材料，确保长期稳定性。

应用

• 发电厂及大型燃烧装置的烟气测量
• 工业炉窑的过程气体监测

技术参数 - 氧气探头 SS31H
长度：300...1800 mm
直径：25 mm
重量：1...3.5 kg
材质：不锈钢 1.4841
夹头尺寸：75 x 80 x 60 mm
端子：5 x Phönix MBK 2,5/E
防护等级：IP52（可选 IP65）
电源：36 V（DC 或 AC）
加热器电阻 AC / DC：8 Ohm
加热电流 AC / DC：4.5 A
加热功率 AC / DC：160 VA
加热控制：PWM，最大周期 500 ms
测量范围：-0.01...20.6 Vol.-% O2
精度：< 5 % 相对误差
工作温度（探头）：700...800 °C
传感器偏移：-2 mV...-10 mV
传感器电压（5.0 Vol.-%，800 °C）：-33.1 mV
热电偶：B 型（800 °C ≙ 3.2 mV）
最大被测气体流速：10 m/s
参考气体：环境空气
参考气体流量：5...10 l/h

端子分配

• (1) 地 — AGND
• (2) 传感器电压 — -Uz
• (3) 热电压 — +Ut
• (4) 加热 — UH
• (5) 加热 — UH

安装建议

• 采用填料函或切环接头以确保密封

选配项

• 试验气通道（用于探头在线校验）
• 浸入套管（当气流 > 10 m/s 时保护探头）

特性 / 技术规格

• 型号：SS31 / SS31H
• 长度：300...1800 mm
• 直径：25 mm
• 重量：1...3.5 kg
• 外壳材料：不锈钢 1.4841
• 夹头尺寸：75 x 80 x 60 mm
• 防护等级：IP52（可选 IP65）
• 电源：36 V（DC 或 AC）
• 加热器：160 VA，4.5 A，8 Ohm
• 加热控制：PWM，最大周期 500 ms
• 氧测量范围：-0.01...20.6 Vol.-%
• 精度：< 5 % 相对误差
• 工作温度：700...800 °C
• 热电偶：B 型
• 最大气流：10 m/s（更高流速建议使用浸入套管）
• 参考气体：环境空气，流量 5...10 l/h
