离心风机 ZAbluefin

风道式异步电机无刷发动机

概述 ZAbluefin 是一款面向高效、低噪音工业与暖通（HVAC）应用的下一代离心叶轮。提供 ZAmid® 高性能复合材料、铝和钢板三种版本。叶轮采用仿生 3D 叶片几何、仿生前缘和 V 形锯齿后缘，以优化流动并降低声辐射。

主要特点 ZAbluefin 为自由转动离心叶轮，配备五片后弯叶片。与以往设计相比，可实现系统效率提升（最高约 +7%）、降低声功率并产生扩散性声辐射。覆盖宽广的尺寸范围并支持多种电机集成概念。提供 ATEX / IECEx 防爆认证版本。

设计与声学 仿生 3D 轮廓、叶片扭转几何及波纹化叶面改善流动均匀性并促进扩散声辐射，降低管道或自由排放场景下的感知噪声并提升声学表现。

版本

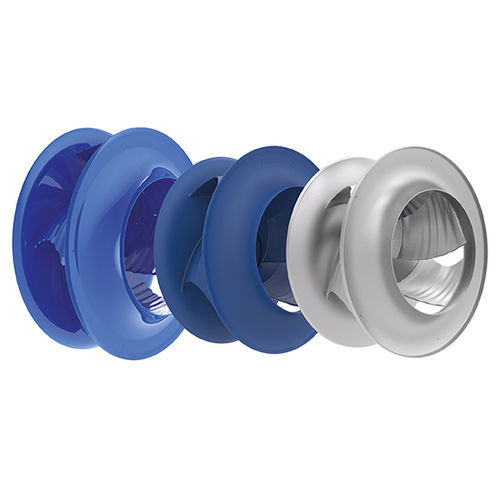

• ZAmid® 版 — 高性能复合叶轮，将先进材料与叶片设计结合以实现最高效率和更低声功率。
• 铝制版 — 适用于有卫生或防火要求的场合，铝制叶轮具备良好的系统效率和声学特性。
• 钢制版 — 钢板叶轮，表面经粉末涂层保护，大尺寸可满足大风量应用。

电机方案

• 外转子电机：ECblue（能效等级 IE5）
• 内转子电机：PMblue（带集成控制器的永磁电机）、AC 技术（IE3 / IE4）、AMblue（带集成控制器的异步电机）

适用场景 适用于 HVAC（空调机组）、数据中心、设备散热、压缩机、集装箱通风、海洋设备及风能系统等需要高效率与低噪声的场合。

防爆型 提供用于潜在爆炸性环境（ATEX / IECEx）的专用 ZAbluefin 型号。特点包括导电粉末涂层（黑色 RAL 9005）、可作为 ER 模块（仅安装姿态 H）、特定温级与设备组别评定、Zone 1/2 批准及电机保护 Ex db / Ex db eb、风机保护 Ex h 等。环境与叶轮允许温度按认证规定执行。

特性 / 技术参数

• 叶轮类型：自由转动离心叶轮，5 片后弯叶片
• 叶片特征：仿生 3D 轮廓、扭转叶片几何、仿生前缘、V 形锯齿后缘、波纹化叶面以实现扩散声辐射
• 材料/版本：ZAmid® 复合材料、铝、钢板（粉末涂层）
• 尺寸（ZAmid®）：250–560 mm
• 尺寸（铝）：315–630 mm
• 尺寸（钢）：250–1,120 mm
• 风量（ZAmid®）：开口工况下最高达 19,000 m3/h
• 最大静压（ZAmid®）：最高达 1,800 Pa
• 风量（铝）：开口工况下最高达 20,000 m3/h
• 最大静压（铝）：最高达 2,000 Pa
• 风量（钢）：开口工况下最高达 80,000 m3/h
• 最大静压（钢）：最高达 2,100 Pa
• 防爆尺寸：280–1,000 mm 共 12 个尺寸
• 防爆细节：ZAmotpremium & ZAmotbasic 可选；导电粉末涂层（黑 RAL 9005）；仅 ER 版（安装姿态 H）；温级 T4；设备组别 IIB；EPL：Gb / Gc；Zone 1 / 2；电机保护 Ex db / Ex db eb；风机保护 Ex h；环境温度范围视配置而定（如 -20 至 +40 / +60 °C）；叶轮允许温度至 +80 °C；认证：ATEX、IECEx
• 可用电机技术：ECblue（IE5）、PMblue、AC IE3/IE4、AMblue
• 可选件：带风量测量的进风喷嘴；紧凑型通风单元 GR；ZApilotXL 性能模块；ZAflow 气流格栅及其它系统组件
• 典型应用：HVAC（空调机组）、数据中心、设备散热、压缩机、集装箱通风、海洋、风能及其它工业/工艺应用
