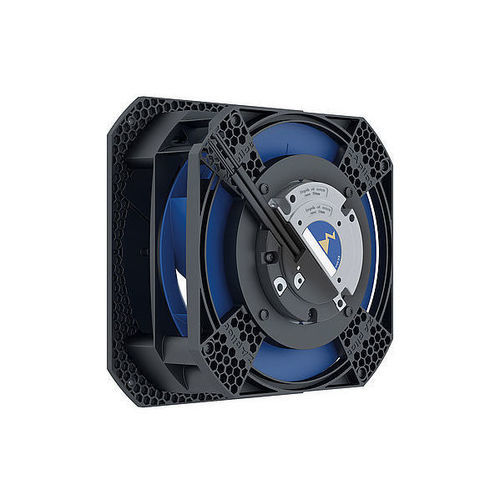

离心风机 ZApilot

EC电机复合材料工业

概述
ZApilot 风机系统通过集成导向叶片与固定扩压器，将动压转换为静压以优化气流。模块化设计适用于客户应用的紧凑安装，与市场标准相比可提升约10%效率，同时保持极低噪音水平。

产品规格
带集成进气的风机模块，适用于水平和垂直安装。模块配备 7 片后弯叶片的 ZAvblue 自由转子叶轮，直径范围 175 mm 至 250 mm。叶轮采用高性能复合材料制成。自由出风量约 1,600 m³/h；最大静压提升可达 1,000 Pa。

特性与功能

• 集成导向叶片以减少湍流，直立扩压器以扩大流通截面
• 将动压转换为静压，使效率比市场标准提高约 10%
• 集成进气喷嘴，可选装吸入侧防护网
• 适用于客户定制应用的紧凑模块，支持即插即用
• 运行噪音极低

电机方案

• 外转子电机
• ECblue 技术：配备与风机匹配的集成控制器

技术规格

• 系列/产品名称：ZApilot
• 叶轮：ZAvblue，自由转子叶轮，7 片后弯叶片
• 叶轮直径：175–250 mm
• 叶轮材料：高性能复合材料
• 风量（自由排放）：约 1,600 m³/h
• 最大静压提升：可达 1,000 Pa
• 进气方式：水平与垂直进气模块
• 集成组件：导向叶片（入口导向叶片）、直立扩压器、集成进气喷嘴
• 效率：由于动压→静压转换，效率比市场标准高约 10%
• 电机技术：外转子电机，ECblue 带集成控制器
• 安装/操作：面向客户应用的紧凑模块，吸入侧防护网可选，即插即用
• 声学：运行非常安静
