蜂窝状通风网格 ZAflow

静音

概述

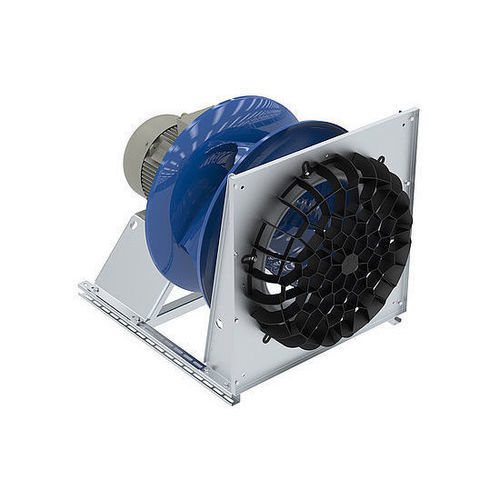

ZAflow 是用于离心风机的进气导流器，采用 ZIEHL-ABEGG 开发的六角蜂窝轻量结构，以优化进入叶轮的气流。在受限安装条件下，ZAflow 可减少吸入侧的流动扰动，从而降低系统整体噪声。

产品规格
当吸入侧出现进气故障时，ZAflow 能改善进入叶轮的流动条件。通过优化进入风机的气流，ZAflow 可降低整个通风系统的声学值；在许多安装中，整体声级典型改善约为 3–6 dB。如未测得改进，表明风机的原始安装入流条件已足够，ZAflow 非必需。ZAflow 设计用于快速简便地作为后装或新装配件安装。

特性与特殊功能

• 通过改善吸入侧入流，在受限安装条件下降低噪声
• ZAflow S 满足 DIN EN ISO 13857 表4 的接触防护要求（ZAflow M：不适用接触防护）
• 可方便地后装到现有系统，安装操作简单快捷

型号选择
可用型号覆盖参考尺寸组：175 / 190 / 200 及 220 / 225 / 250 mm。产品页面滑块显示最小 175 mm，最大 220 mm。存在两种型号变体：ZAflow S（符合接触防护要求）和 ZAflow M（接触防护不适用）。

技术规格

• 功能：用于离心风机的进气/导向格栅，以改善进入叶轮的吸入侧气流
• 声学改善：在许多安装中，整体声级典型提高约 3–6 dB
• 应用环境：在发生入流故障的受限安装场景中效果显著
• 后装：适用于对现有风机系统的后装；安装简单快速
• 变体：ZAflow S（符合 DIN EN ISO 13857 表4 接触防护）和 ZAflow M（接触防护不适用）
• 尺寸组：175 / 190 / 200 mm 及 220 / 225 / 250 mm（滑块 min 175 mm — max 220 mm 显示）
• 兼容性：适用于离心风机及系统组件（示例：ZAbluefin、ZAvblue、ZApilot 及各类电机模块）
• 诊断说明：若无测得改进，则表示原始安装入流条件已足够
