液压打桩机

气动振动式光伏应用

产品概述

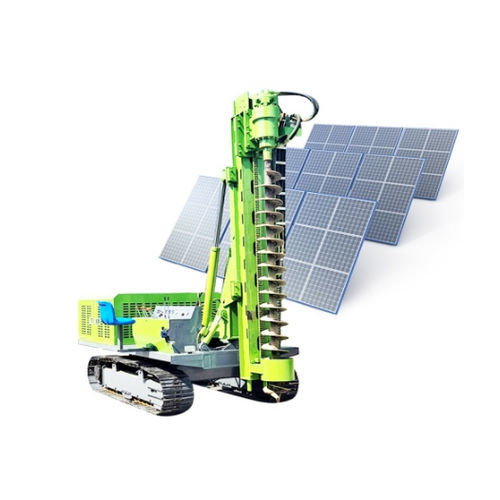

在大型光伏项目中，可靠且快速的打桩基础对工期和全寿命周期成本至关重要。YG machinery的光伏打桩机针对PV支架设计，集成液压冲击、振动、钻孔及螺旋桩安装功能，可在多种地质条件下安装管桩、H型钢和C型槽钢等支撑件。

核心产品特性
采用先进的液压系统，提供稳定的冲击或振动能量。多功能一体化设计支持打击、钻进和螺旋桩安装。精确的导向与控制系统确保桩体垂直度与深度控制。紧凑机身与履带底盘保证现场机动性和复杂地形下的稳定作业。

核心产品优势

• 高适应性：可配置的钻具和可选振动/气动附件，适应砂、粘土及中等岩石地层。
• 高效率：专用光伏打桩设备相比许多挖掘机改装方案，打桩速度更快且操作更便捷。
• 耐久性强：采用高强度钢材与优质关键部件，降低维护频次。
• 多功能性：可转换用于护栏打桩、温室基础及小型市政工程。

适用场景
主要用于光伏电站基础及支架系统。亦适用于公路护栏安装、农业温室支撑、租赁机队及小型市政基础工程。

问答
该光伏打桩机能应对坚硬土层和岩石地层吗？能。设备提供钻进与冲击两种工作模式，可选配振动或气动附件进行预钻或松动硬层后再插入桩体，适应多种地质条件。

运输和现场作业复杂吗？不复杂。紧凑的机身与履带式底盘便于现场运输与就位。控制界面直观，便于新手快速上手，提高施工效率与安全性。

提供哪些售后支持？YG machinery提供详细的使用手册、远程技术指导和备件库存，以便快速排障并减少停机时间。

参数
液压光伏打桩机
外形尺寸：4700*2100*2800 mm | 钻杆转速：180 r/min
履带板宽：400 mm | 爬坡能力：30°
发动机：4108 | 岩石硬度：6-20F
钻孔直径：80-500 mm | 横向滑块倾角：120°
钻孔深度：0-6 m | 钻臂摆角：左右150°
减速器扭矩：13000 n.m | 滑块摆角：左右40°
主泵：三联泵 | 行驶速度：0-3 km/h
油泵：40/40/32

履带光伏打桩机
履带光伏打桩机
外形尺寸：4700*2200*2800 mm | 液压锤流量：50-110 L/min
履带板宽：400 mm | 影响频率：350-800 BPM
发动机：4108 | 液压系统压力：25 MPa
发电机功率：88 kW 发动机 | 强制风冷：是
钻孔深度：0-6 m | 油泵：40/40/32
钻孔直径：80-600 mm | 行驶速度：3 km/h

技术规格

• 外形尺寸（液压型）：4700*2100*2800 mm
• 外形尺寸（履带型）：4700*2200*2800 mm
• 钻孔深度：0-6 m
• 钻孔直径：80-500 mm（液压）/ 80-600 mm（履带）
• 钻杆转速：180 r/min
• 履带板宽：400 mm
• 爬坡能力：30°
• 发动机型号：4108
• 减速器扭矩：13000 n.m
• 主泵配置：三联泵
• 油泵规格：40/40/32
• 行驶速度：0-3 km/h（液压）/ 3 km/h（履带）
• 液压锤流量（履带）：50-110 L/min
• 冲击频率（履带）：350-800 BPM
• 液压系统压力（履带）：25 MPa
• 发电机功率（履带）：88 kW 发动机
• 滑块倾角：120°
• 钻臂摆角：左右150°
• 滑块摆角：左右40°
• 岩石硬度适应范围：6-20F
• 冷却：履带型采用强制风冷散热
