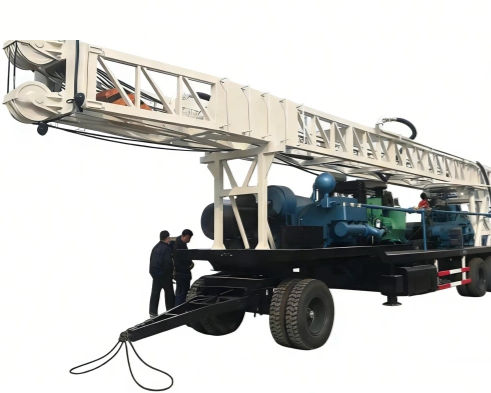

岩芯钻机 YG-ZJ series

勘探多功能地热

概述
YG Machinery 提供一系列石油与地热钻机（液压与热井型），针对区域适应性、大型工程及数字化控制进行设计。其设备已在30多个国家使用，覆盖油气勘探、地热钻井、煤层甲烷、生产井施工及矿产勘探。

主要特点与能力

• 适应区域性地质条件：黏土、砂岩、基岩、高温环境及偏远场地（可选越野轮胎配置以适应偏远位置）。
• 先进数字化控制：PLC 控制与 PROFINET 网络化，实现数字化钻井以减少操作误差并提升效率。
• 型号系列：YG-BZT 系列（1000–1500 m）与 YG-ZJ 系列（YG-ZJ30、YG-ZJ40、YG-ZJ50），覆盖广泛深度与配置。
• 提供液压与热（地热）钻机变体；可根据工程类型（石油勘探、地热、矿山取芯、生产井、煤层甲烷）进行定制。

回转台 / 绞车 / 钻塔（规格摘要）
回转台通孔直径：660 mm
示例名义钻深：1500 m、1200 m、1000 m
钻杆型号（mm）：φ89、φ114、φ127
回转台转速（rpm）：145、84、52、37
回转台扭矩：22 kN·m

主绞车：单绳起重能力 90 kN；单绳速度 0.84、1.90、3.3 m/s；钢丝绳：D-6×19 φ28 mm
辅助绞车：单绳额定起重能力 50 kN；钢丝绳：D-6×19 φ20 mm

钻塔：有效高度 18.482 m；额定载荷 60 t
活动钻杆示例：108×108×12192 mm
挂钩载荷示例：60 t

尺寸（牵引 / 工作状态）：牵引 15282×2790×4420 mm；工作 15222×3800×20765 mm
重量示例：48 t
牵引行驶速度限制：20 KM/h

YG-ZJ 系列（型号对比摘要）

• 型号：YG-ZJ30、YG-ZJ40、YG-ZJ50。
• 按钻头直径划分的名义钻进范围：114 mm：ZJ30 1600–3000 m；ZJ40 2500–4000 m；ZJ50 3500–5000 m。127 mm：ZJ30 1500–2500 m；ZJ40 2000–3200 m；ZJ50 2800–4500 m。
• 最大挂钩载荷（kN）：ZJ30 = 1700；ZJ40 = 2250；ZJ50 = 3150。
• 钻井钢丝绳直径（mm）：29 / 32 / 35（ZJ30 / ZJ40 / ZJ50）。绞车额定功率（kW）：600 / 800 / 1200。 derrick（桅杆）高度（m）：41 / 43 / 45。

应用场景

• 油气勘探：用于石油、天然气和页岩气的勘探井。
• 地热钻井：用于地热项目的热水井钻井。
• 煤层甲烷钻井。
• 油田生产井施工（稳定且具数字化控制选项的钻机）。
• 矿产勘查与取心样钻探。

特性 / 技术规格

• 品牌：YG Machinery
• 参考型号系列：YG-BZT（1000–1500 m）、YG-ZJ（YG-ZJ30、YG-ZJ40、YG-ZJ50）
• 控制系统：PLC 控制与 PROFINET 网络化
• 回转台通孔直径：660 mm
• 支持钻杆直径：φ89、φ114、φ127
• 回转台转速：145、84、52、37 rpm
• 回转台扭矩：22 kN·m
• 主绞车单绳能力：90 kN；辅助绞车：50 kN
• 绞车单绳速度：0.84、1.90、3.3 m/s
• 钢丝绳类型与直径：D-6×19 φ28 mm（主）、D-6×19 φ20 mm（辅）
• 钻塔有效高度示例：18.482 m；额定载荷示例：60 t
• 活动钻杆示例：108×108×12192 mm
• 挂钩载荷示例：60 t；机组重量示例：48 t；牵引速度限制：20 KM/h
• YG-ZJ 系列要点：名义钻深可达5000 m，绞车功率最高可达1200 kW，YG-ZJ50 挂钩载荷可达3150 kN
• 可用配置：偏远场地的越野轮胎、液压钻机、地热变体、PLC 数字控制及按项目定制。
