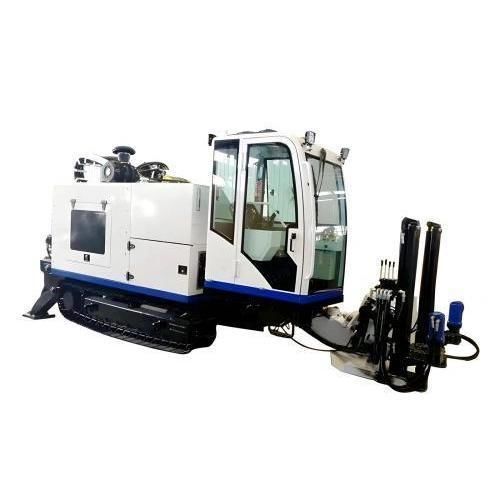

水平定向钻机 YG series

光纤安装安装能源管道旋转

概述
如果需要在不掀翻道路的情况下铺设地下管道，定向钻机（水平定向钻进，HDD）可钻出平滑的地下通道并牵引管道通过。该设备将传统油田钻进工具与现代管道安装技术结合，允许从地表精确引导钻头。典型工作温度范围：非硬岩土壤下-15°C至+45°C。

适用场景

• 安装给水管、电力电缆、燃气管道、通信线路和污水系统
• 在高速公路、铁路、河流或历史城区下穿越，明挖不可行的情况

工作原理（概述）
机器钻一条导向孔，利用操控从地表引导路径，按需进行扩孔（reaming）以增大孔径，然后将管道牵引入已建成的孔内。根据地质条件适用于长距离的无开挖管道敷设。

水平定向钻进的优势

• 不破坏道路：保持交通通行，保护路面。
• 高精度：钻头的操控可调整深度并避开现有管线。
• 管道更耐用：更深（6–18 m）安装的管道可免受气候和氧气影响。
• 运行成本更低：作业速度更快，人工更少，无需路面重铺费用。

初学者提示与维护

• 开工前务必使用管线探测仪扫描地下，以避免损坏既有设施。
• 日常保养：清洁泥浆系统并保持钻杆螺纹清洁和润滑。自动润滑有助于维护，但手动清洁可防止磨损。
• 每天结束时用清水冲洗泥浆泵，以避免干燥的流体堵塞喷嘴并损坏密封件。

典型性能与能力（FAQ 要点）

• 可处理管道：常见钢管和 PE 管，直径约从300 mm至1200 mm（视机型和附件而定）。
• 牵引距离：视地质条件和工程要求，可达约1500米。
• 操作员支持：现代机型具备高度自动化（自动锚固、智能监控）。制造商通常提供远程支持和视频教学。

定向钻机参数（表）
Model: YG-160A | YG-180 | YG-280 | YG-320 | YG-320A
Engine rated power: 100KW | 97KW | 160KW | 140KW/160KW | 160KW
Push and pull: Cylinder | Motor | Motor | Cylinder | Motor
Maximum drag/feed force: 160/100KN | 180/180KN | 280/280KN | 320/320KN | 320/320KN
The maximum torque of the powerhead: 5000N.n | 6000N.n | 10000N.n | 12000N.n | 12000N.n
Powerhead speed: 0-180 r/min | 0-140 r/min | 0-120 r/min | 0-140 r/min | 0-140 r/min
Moving speed of the powerhead: 30 m/min | 20 m/min | 20 m/min | 20 m/min | 20 m/min
Maximum reaming hole diameter: Φ600 mm | Φ600 mm | Φ750 mm | Φ800 mm | Φ800 mm
Drill rod length (single): 3 m | 3 m | 3 m | 3 m | 3 m
Drill pipe diameter: Φ60 mm | Φ60 mm | Φ73 mm | Φ73 mm | Φ73 mm
Drill pipe angle (as shown in table): 10-23° | 10-22° | 10-23° | 10-20° | 10-20°
Maximum mudflow: 160 L/min | 250 L/min | 320 L/min | 320 L/min | 320 L/min
Maximum mud pressure: 100 bar | 80 bar | 80 bar | 80 bar | 80 bar
Overall quality (weight): 6700 kg | 8500 kg | 12500 kg | 11500 kg | 11200 kg
Dimension (L*W*H): 5700*1820*2400 mm | 6400*2270*2340 mm | 7100*2260*2450 mm | 7100*2250*2450 mm | 7662*2162*2450 mm

特性 / 技术规格

• YG-160A — Engine 100 KW; push/pull by cylinder; max drag/feed 160/100 KN; max torque 5000 N·m; powerhead speed 0–180 r/min; moving speed 30 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–23°; mudflow 160 L/min; mud pressure 100 bar; weight 6700 kg; dimension 5700×1820×2400 mm.
• YG-180 — Engine 97 KW; push/pull by motor; max drag/feed 180/180 KN; max torque 6000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ600 mm; drill rod 3 m; drill pipe Φ60 mm; angle 10–22°; mudflow 250 L/min; mud pressure 80 bar; weight 8500 kg; dimension 6400×2270×2340 mm.
• YG-280 — Engine 160 KW; push/pull by motor; max drag/feed 280/280 KN; max torque 10000 N·m; powerhead speed 0–120 r/min; moving speed 20 m/min; max reaming Φ750 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–23°; mudflow 320 L/min; mud pressure 80 bar; weight 12500 kg; dimension 7100×2260×2450 mm.
• YG-320 — Engine 140/160 KW; push/pull by cylinder; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11500 kg; dimension 7100×2250×2450 mm.
• YG-320A — Engine 160 KW; push/pull by motor; max drag/feed 320/320 KN; max torque 12000 N·m; powerhead speed 0–140 r/min; moving speed 20 m/min; max reaming Φ800 mm; drill rod 3 m; drill pipe Φ73 mm; angle 10–20°; mudflow 320 L/min; mud pressure 80 bar; weight 11200 kg; dimension 7662×2162×2450 mm.
