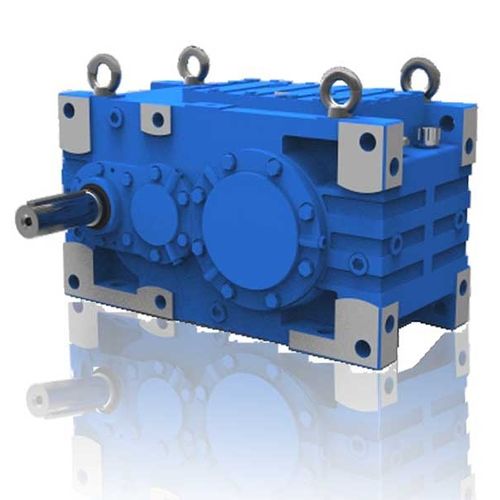

MC系列工业齿轮箱
壳体 铸铁
机座号:02~09
输入功率:7.05KW-1066KW。
输出速度:15.5-267.1转/分
输出扭矩:8000 N.m-65000 N.m。
比率:7.1-112
阶段:2-3阶段
颜色:蓝色或定制
MC系列工业减速机有以下2种类型。
MC.H系列平行轴齿轮箱
MC.B系列直角齿轮箱
组成部分。
1.壳体
铸铁箱
2.齿轮
硬化斜齿轮(MC.H系列平行轴齿轮箱)
硬化螺旋锥齿轮(MC.B系列直角齿轮箱)
3.轴。
平行轴(MC.H系列)
正交轴(MC.B系列)
输出轴。实心轴,空心轴
4.模块化配件。
收缩盘,安装法兰,电机法兰,冷却风扇,扭力臂,双输入轴。
型号
共8种型号尺寸。MC02 ~ MC09
特点:
1.可选由六面中任意一面安装。
2.结构紧凑,重量轻。
3.刚性焊接箱体结构,重载、高负荷。
4.针对特殊条件的模块化方案和设计,适应不同需求。
5.2级或3级传动齿轮箱。
应用。
破碎、混合、建材、起重、散装物料搬运、化工、食品加工、木材、造纸、环保等行业。
安装方式
安装类型。水平安装、垂直安装、直立安装。
安装方法:脚踏式,扭力臂式脚踏式,扭力臂式
润滑。
根据润滑油量选择合适的润滑方式。
润滑方式:飞溅润滑--低油位(水平安装)。
飞溅润滑--低油位(水平安装)。
浸入式润滑--高油位(立式安装、立式安装)
---
