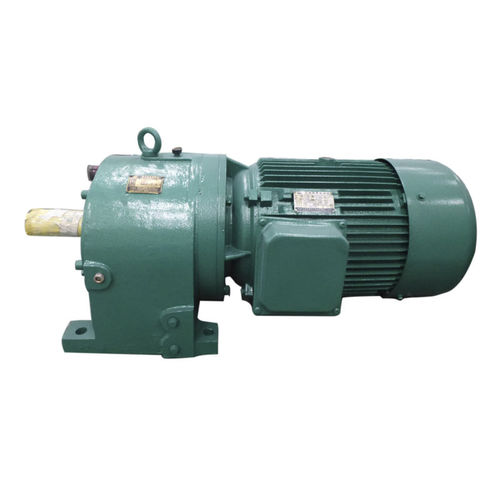

TY系列同轴齿轮电机
输入功率:0.55KW~90KW。
公称比:14~100
线性速度:≤20m/s
中心距离 50~250mm
工作温度 0℃~40℃
轴的位置。 排成一线
安装形式。 脚踏式
组成部分。
1.外壳。灰铁
2.齿轮。优质合金钢,淬火渐开线齿轮,渗碳,淬火,磨削,齿轮精度6级。
3.输入配置。
配有电动机(3相异步交流电动机,4极,电动机安...5/B35)。
4.输出配置。
键控式实心轴输出
型号:TY50~TY250
TY50~TY250
特点:
1.输入轴和输出轴位于同一轴线上。
2.允许顺时针或逆时针旋转。
3.配置三相异步电动机(4极)
4.电机安装。B5, B35
5.体积小,负载能力强,使用寿命长,噪音低,效率高。
6.齿轮线速度(齿轮切向速度)不大于20m/s。
注:
1.输入速度n1=1500rpm
2.公称比率:14、16、18、20、22.4、25、28、31.5、35.5、40、45、50、56、63、71、80、90、100。
3.输出轴公差m6
安装。
脚踏式
安装位置的倾角不大于20度。
润滑。
油浴和飞溅润滑
冷却。
自然冷却
---
