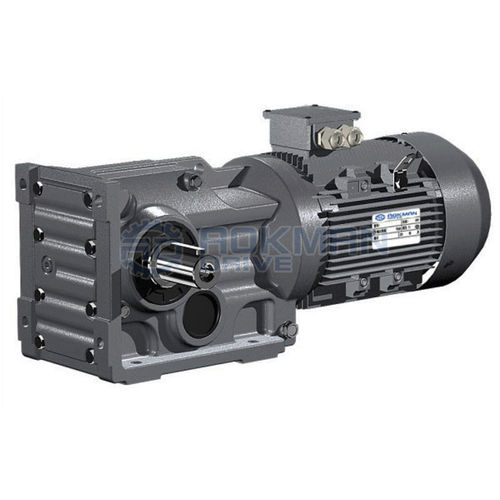

K系列螺旋锥齿轮减速电机
额定功率:0.18kW~200kW。
最大扭矩最大扭矩 最大扭矩:50000N.m
齿轮排列方式 硬化螺旋锥齿轮
轴的位置。 直角
比例:5.36~178.37。
安装形式:脚踏式、法兰式、轴装式 脚踏式、法兰式、轴装式
组成部分。
1.外壳。铸铁
2.齿轮。螺旋锥齿轮
3.输入配置。
配有电动机
实心轴输入
IEC标准电机法兰
4.适用电机。
单相交流电机、三相交流电机
制动电机
逆变器电机
多速电机
防爆电机
滚筒马达
5.输出配置。
实心轴输出
空心轴输出
型号。
K系列 - 脚踏式,实心轴输出。
KAB系列 - 脚踏式,空心轴输出。
KA系列 - 键式空心轴输出
KF系列 - B5法兰安装,实心轴输出。
KAF系列 - B5法兰安装,空心轴输出。
KAZ系列 - B14法兰安装,空心轴输出。
KAT系列 - 空心轴输出,扭矩臂。
KH、KHB、KHF、KHZ系列--空心轴输出,收缩盘。
KV, KVB, KVF, KVZ系列 - 空心轴输出,花键空心轴。
K(KA, KF, KAF, KAB, KAZ)S系列 - 实心轴输入端
特点:
1.结构紧凑,模块化设计
2.传动装置效率高,超过90%。
3.使用寿命长
4.多级(2级或3级)齿轮单元,用于低输出速度。
5.带键连接的空心输出轴、收缩盘、花键空心轴或扭矩臂。
6.可与其他类型的变速箱(如R系列、UDL系列)组合使用。
安装。
脚踏式
B5法兰安装
B14法兰安装
轴装式
润滑。
油浴和飞溅润滑
冷却。
自然冷却
---
