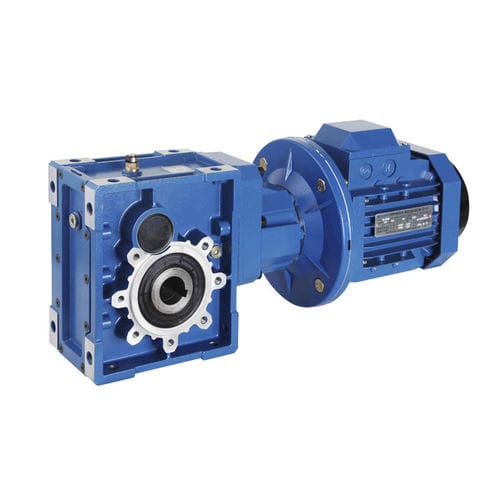

KM系列准双曲面齿轮马达
额定功率:0.12KW~5.5KW。
输出速度:4.6~187rpm
公称比:7.5~300
最大扭矩:130~750N.m最大扭矩:130~750N.m
轴的位置 直角
外壳。 铝合金或铸铁
组成部分。
1.壳体:铝合金(KM050~KM090)
灰色铸铁 (KM110)
2.齿轮。斜齿轮和准双曲面锥齿轮组,20CrMnTi钢,渗碳氮化,精磨后剩余渗碳层0.3-0.6mm。
齿轮硬度:58-62HRC
3.输入配置。
配备电机(AC电机、制动电机、DC电机、伺服电机)。
带IEC法兰的空心轴输入(B5/B14)
带NEMA法兰的空心轴输入。
带伺服电机法兰的空心轴输入。
实心轴输入
4.输出配置。
键控空心轴输出
带输出法兰的空心轴
插入式实心轴输出
5.备件。
输出轴、输出法兰、扭力臂、防尘罩。
6.齿轮箱涂装。
铝合金齿轮箱。
经喷砂、防腐、磷化处理后,喷涂RAL5010蓝色或RAL7035银灰色。
型号:KM050~KM110
KM050~KM110
特点:1、2级或3级斜齿轮和准双曲面伞齿轮组,大减速比。
1. 2级或3级斜齿轮和准双曲面锥齿轮组,大减速比。
2.淬火齿轮,比RV系列蜗轮蜗杆的硬度和强度更高。耐磨,使用寿命长
3.高效节能。效率在90%以上。与RV系列蜗轮蜗杆减速机相比,效率相差约10%~40%。
4.模块化设计,多种组合
5.安装尺寸与RV系列兼容(KM050和RV050除外)
6.高效率的KM系列可以替代RV系列,应用广泛。
---
