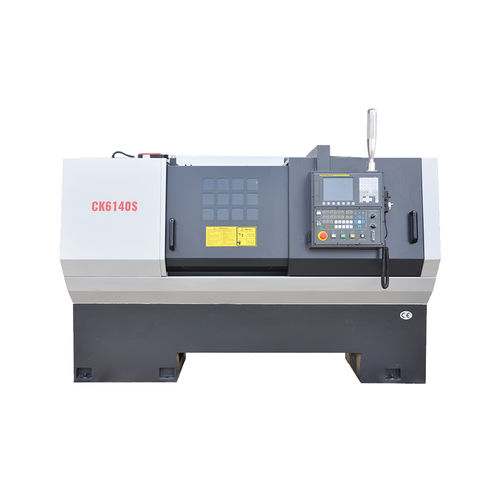

CNC数控车削加工中心 CK6140S
双轴平台式4工具

CNC数控车削加工中心 - CK6140S - Zhejiang KAIDA Machine Tool CO., LTD. - 双轴 / 平台式 / 4工具

添加到我的收藏夹

添加到产品对比表

产品规格型号

操控类型

CNC数控

轴数量

双轴

结构

平台式

工具数量

4工具

应用

复杂部件, 用于机轴加工

性能

高精度, 高刚性, 高效率, 高性能, 高效率, 大容量

直径

400 mm
(15.75 in)

旋转速度

最多: 2,800 rpm
(17,592.919 rad.min-1)

最少: 200 rpm
(1,256.637 rad.min-1)

零件长度

1,000 mm
(39 in)

最大切割直径

400 mm
(16 in)

行程X

235 mm, 295 mm
(9 in, 12 in)

Z轴

490 mm, 740 mm, 990 mm
(19 in, 29 in, 39 in)

快进X

8 m/min

快进Z

10 m/min

标准功率

3.7 kW, 5.5 kW
(5 hp, 7.5 hp)

整体长度

1,870 mm, 2,120 mm, 2,370 mm
(74 in, 83 in, 93 in)

整体宽度

1,200 mm
(47 in)

总高度

1,415 mm
(56 in)

重量

1,600 kg, 1,800 kg, 2,000 kg
(3,527 lb, 3,968 lb, 4,409 lb)

产品介绍

可选择立式或卧式四工位或六工位刀架，也可选择组合刀架。该岗位位于精密悔过齿轮具有高重复定位精度。项目 - 单位 - CK6140S 处理 - - 盘状零件最大切割直径 - 毫米 - Ø400 最大切割直径车轴零件加工 - 毫米 - Ø225/Ø195(组合刀具) 最大工件长度 - 毫米 - 500/750/1000 最大车削长度 - 毫米 - 450/700/950 6 向刀塔最大车削长度 - 毫米 - 340/590/840 6 向刀塔最大车削长度 - 毫米 - 车削直径 - 毫米 - Ø300 主轴 - - 主轴鼻端 - - C6 主轴孔 - Ø - Ø52 主轴孔锥度 - - MT.No.6 主轴转速级数 - - 无级主轴转速范围 - 转/分 - 200~2800 进给 - - Z 轴快速进给 - 米/分 - 10 X 轴快速进给 - 米/分 - 8 行程 - - Z 轴最大行程 - 毫米 - 490/740/990 最大X 轴行程 - 毫米 - 235/295（组合工具）转塔 - - 刀架工位 - - 4工位或6工位或组合工具工具横截面 - 毫米 - 20×20 尾座 - - 尾座套筒外径 - 毫米 - Ø60 尾座套筒锥度 - - MT.No.4 尾座最大行程袖长 - 毫米 - 120 其他 - - 最小输入 - - 0.001 主电机功率 - 千瓦 - 3.7(可选5.5) 冷却泵功率 - 瓦 - 120 外形尺寸（长×宽×高） - 毫米 - (1870/2120/2370)×1200×1415 净重 - 千克 - 1600/1800/2000
