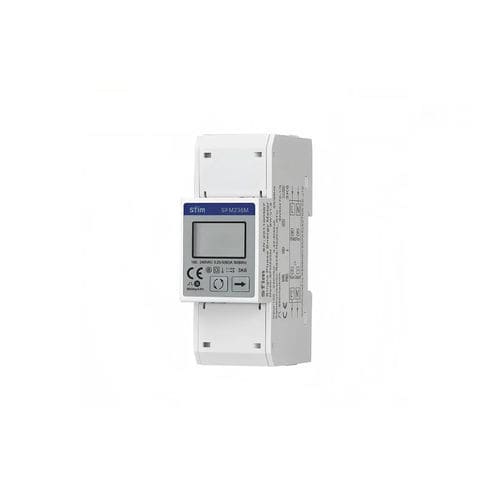

单相电能表 SFM236

DIN导轨住宅多功能

产品概述
SFM236 系列单相多功能导轨式电表为 1P2W 系统设计的紧凑型高精度能耗监测装置。适用于住宅、轻型商业和小型工业场景，提供连续测量与数据导出，支持电力监控与能耗管理。

核心测量功能

• 电压：有效值 RMS（兼容 100 V、120 V、220 V、230 V、240 V）
• 电流：有效值 RMS（直接接入 0.25–5(80) A；支持 CT 二次 1 A / 5 A）
• 功率：有功（P）、无功（Q）与视在（S）功率
• 频率：电网频率监测（50 Hz / 60 Hz）
• 能量：累计正/反向能量计量；支持分布式发电计量

运行灵活性与系统集成
设备配有白色背光 LCD 以便现场读取，支持通过 RS485（Modbus RTU）进行远程集成。可连接 PLC、RTU 及能源管理系统以实现数据记录、趋势分析与集中控制。

技术参数
输入 - 电压：Un = 100...240 VAC；工作范围 0.8Un–1.15Un。电流：直接 0.25–5(80) A；过流耐受 301 max，持续 0.01 s；支持 CT 1 A / 5 A。频率：50/60 Hz。接线容量：16–25 mm²。显示：白色背光 LCD；最大显示 999999 kWh。精度：有功能量 Class 1 / Class B。输出 - 通信：RS485，Modbus RTU。脉冲：800 imp/kWh。功耗：< 2W / 10 VA。耐压：AC 4 kV / 1 min；直流冲击 6 kV（1.2 µs）。环境：工作温度 -25 °C 至 +55 °C；存储 -40 °C 至 +70 °C；湿度 ≤ 95% 非冷凝；海拔 ≤ 2000 m。机械/电磁环境：机械环境 M1；电磁环境 E2。

特性 / 技术规格

• 型号/系列：SFM236 series
• 额定电压：100...240 VAC（0.8Un–1.15Un）
• 额定电流：0.25–5(80) A（直接）；支持 CT 二次 1 A / 5 A
• 频率：50/60 Hz
• 显示：白色背光 LCD；最大显示 999999 kWh
• 通信：RS485，Modbus RTU
• 脉冲常数：800 imp/kWh
• 功耗：< 2W / 10 VA
• 工作温度：-25 °C 至 +55 °C；存储：-40 °C 至 +70 °C
• 耐压：AC 4 kV/1 min；直流冲击 6 kV（1.2 µs）
• 接线容量：16–25 mm²
