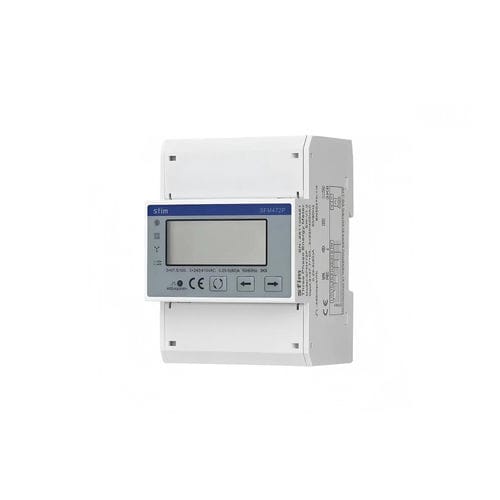

三相电能表 SFM472

DIN导轨多功能

产品概述
SFM472 系列三相多功能导轨式电表为三相四线（3P4W）电力系统设计的电能监测装置。适用于商业、工业及公用事业场景，提供多项电力参数的精确实时测量，并支持与能耗管理及监控系统的集成。

主要测量功能

• 电压：线间（L1-L2、L1-L3、L2-L3）及线对中性线（L1-N、L2-N、L3-N）有效值电压
• 电流：各相有效值电流测量
• 功率：有功功率、无功功率及视在功率（分相及总和）
• 频率：电网频率（50/60 Hz）
• 能量：有功/无功的进口（消耗）与出口（回馈）能量，支持累积计量

系统集成与应用灵活性
该电表支持通过板载LCD实现本地显示，并可通过RS485（Modbus RTU）实现集中式系统集成。适配PLC、RTU、SCADA系统及主机，用于远程数据采集、负载分析、能耗审计及自动化电力管理。

技术参数
输入 - 电压：额定电压 (Un)：3*57.7/100…240/415 VAC
输入 - 电压范围：0.8Un - 1.15Un
输入 - 电流：直接接入：0.25-5(80) A；耐过电流：30 Imax，持续 0.01 s
频率：50 / 60 Hz
接线：接线容量：16 至 25 mm2
显示：白色背光 LCD；最大读数：999999 kWh
精度：有功电能：1级，B级
输出 - 通讯：接口：RS485；协议：Modbus RTU
脉冲：脉冲常数：800 imp/kWh
功耗：< 2 W / 10 VA
耐压 - 交流：4 kV / 1 min
耐冲击 - 直流脉冲：6 kV - 1.2 µs 波形
气候环境 - 工作温度：-25 °C ~ +55 °C；存储温度：-40 °C ~ +70 °C
湿度：≤ 95% 无凝结，无腐蚀性气体
海拔：≤ 2000 m
机械环境：M1
电磁环境：E2

特性 / 技术规格

• 型号/系列：SFM472 Series
• 应用：三相四线（3P4W）电力监测
• 额定电压：3*57.7/100…240/415 VAC；工作范围 0.8Un - 1.15Un
• 额定电流：直接接入 0.25-5(80) A；耐过电流 30 Imax，0.01 s
• 频率：50/60 Hz
• 显示：白色背光 LCD，最大读数 999999 kWh
• 能量精度：有功电能 1 级 / B 级
• 通讯：RS485，Modbus RTU
• 脉冲常数：800 imp/kWh
• 功耗：< 2 W / 10 VA
• 电气耐受：交流 4 kV/1 min；直流脉冲 6 kV (1.2 µs)
• 工作温度：-25 °C 至 +55 °C；存储：-40 °C 至 +70 °C
• 湿度：≤ 95% 无凝结
• 海拔额定：≤ 2000 m
• 机械 / 电磁环境：M1 / E2
