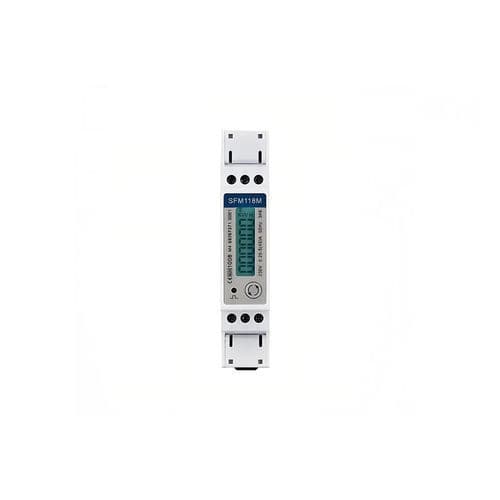

单相电能表 SFM118

DIN导轨RS-485多功能

扩展技术说明
SFM118 Series 为导轨安装的单相多功能电能表，适用于 1P2W 配电系统的集成与监测。该设备体积紧凑，测量精度高，适用于住宅、商业及轻工业的实时电能监测，且通过 RS485（Modbus RTU）实现与集中监控及自动化系统的无缝连接。

测量参数

• 有效值电压（RMS）与有效值电流（RMS）
• 有功功率、无功功率与视在功率
• 电网频率
• 进口（消耗）与出口（回送）有功/无功能量

通信与监控
提供 RS485 通信，支持 Modbus RTU 协议，便于与 PLC、楼宇管理系统及能源监控软件连接，实现远程数据采集、负载分析、能耗统计及自动化能量管理。

显示与精度
白色背光 LCD 显示，最大读数 99999.9 kWh。有功能量精度：1 级 / B 级。

技术参数

• 型号/系列：SFM118 Series
• 额定电压（Un）：230 VAC；电压范围：176–276 VAC
• 额定电流（直接接入）：0.25–5(45) A；短时过流承受：30 Imax，0.01 s
• 频率：50 Hz
• 接线容量：0.5–10 mm²
• 显示：白色背光 LCD；最大读数 99999.9 kWh
• 有功能量精度：1 级 / B 级
• 通信：RS485，Modbus RTU
• 脉冲常数：1000 imp/kWh
• 功耗：< 2 W / 25 VA
• 交流耐压：4 kV / 1 min
• 直流冲击：6 kV（1.2 µs）
• 工作温度：-25 °C 至 +55 °C
• 存储温度：-40 °C 至 +70 °C
• 湿度：≤ 95%（无凝结）
• 海拔：≤ 2000 m
• 机械环境：M1
• 电磁环境：E2
