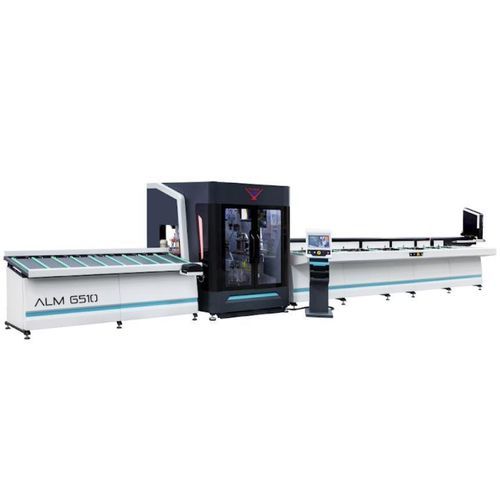

多功能切割和加工中心 ALM 6510

CNC数控用于铝制型材用于 PVC 型材

产品概述
ALM 6510 / ALM 6510 AT 为8轴CNC加工切割中心，专为铝型材（及PVC）加工设计。设备可对型材四面进行铣削、钥匙孔/铰链/把手孔加工、排水槽开槽、标记及锯切等。7件型材自动上料输送器供料，3轴气动抓取器精确定位，实现铣削与切割同时作业。锯片可在45°至135°范围内连续切割。支持贴附条形码以便后续压配和装配的可追溯管理。

主要特性

• 8轴伺服CNC运动控制
• 全自动上料、输送、定位、切割与转运单元
• 对铝/PVC型材四面加工：铣削、钥匙/铰链/把手孔、标记、排水槽、锯切
• 3轴气动抓手实现精确定位
• 自动水平与垂直夹紧系统
• 加工能力：每8小时1,200–1,400米
• 可容纳7件型材的自动输送单元
• 伺服控制下沉式切割锯 Ø550 mm — 切割角度范围45°–135°
• 基于Windows的PC与15.6''触摸屏操作界面
• 远程桌面连接以提供技术支持
• 可同时进行铣削与切割
• 兼容CAD的软件，操作友好
• 基于数据库的框架/窗扇型材自动识别
• 型材宽度与高度自动检测控制
• 自动润滑与刀具喷雾冷却系统
• 低压安全控制与LED低能耗内部照明

标准附件

• 用于90°和45°铣削的11个电机与刀具
• 条码打印机
• 机器周边安全护栏
• 键盘与鼠标

可选附件

• 倾斜排屑输送机
• VCE 4000 切屑吸尘器
• 车间物流设备
• 备用锯片 Ø550 mm
• 备用 Ø8 刀具
• 备用 Ø5 刀具
• 用于开排水槽的额外电机与刀具（ALM 6510 AT）

技术规格

• 电气：29 kW，58 A / 400 V AC 3P+PE / 50/60 Hz
• 铣削主轴转速：3,000 RPM
• 锯片主轴转速：12,000 RPM
• 锯片尺寸：D = Ø550 mm；d = Ø30 mm
• 空气流量 / 真空：250 L/min
• 气压：6–8 bar
• 外形尺寸（长×宽×高）：2000 × 1,172 × 2,310 mm
• 重量：4,106 kg / 3,650 kg
