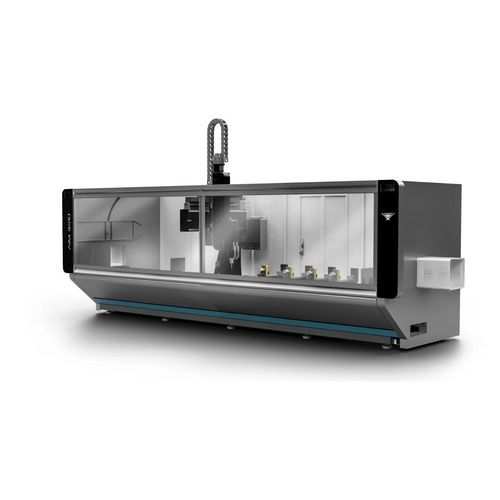

CNC数控切割和加工中心 AIM 3410

用于铝制型材用于 PVC 型材

产品概述
AIM 3410 与 AIM 3410 CBN 为 4 轴 CNC 加工中心，专为铝型材和 PVC 型材的加工而设计。第四轴可实现型材三面加工。安装在加工头上的可移动式直列刀库可缩短换刀时间，配合 Ø180 mm 锯片可满足幕墙类应用。机器具备自动夹具识别与定位功能，且带有带透明聚碳酸酯窗的可移动机舱，便于操作人员安全监控加工过程。

主要特性

• 四轴 CNC 运动控制（第四轴用于三面加工）
• 可移动直列刀库；刀具容量为 7 把刀 + 1 把锯（配置可支持 8 把刀具）
• 自动夹具识别与定位
• PLC 控制的喷雾式刀具冷却装置
• 标配 4 个自动型材夹具
• X 向工件复位用气动支撑 1 个（第二个为选配）
• X、Y、Z 轴卡式润滑系统
• 厂家提供的专用 CAM 程序支持
• 操作员安全防护栏及带聚碳酸酯窗的可移动机舱
• 15 英寸彩色触摸屏；通过 USB 导入程序；支持 ISO “G” 代码
• 可通过远程连接提供技术支持；多语言界面
• 可选隔音机舱及机舱内 LED 照明
• 坚固钢制机体与高动态性能门架
• 可选手持控制器以便空运转校验

标准附件

• 编程用键盘与鼠标套装
• 机器周围安全护栏
• 4 个型材夹具
• 左侧 1 个气动支撑
• 集成于机架内的切屑盘

可选附件

• 刀具、刀柄套件：6 把刀（2 x Ø5、1 x Ø6、1 x Ø8、1 x Ø10、1 x Ø12）；8 把 HSK F63 刀柄；6 个夹头（3 x Ø5‑6、1 x Ø7‑8、1 x Ø9‑10、1 x Ø11‑12）；4 个模具高度挡块
• 标准机右侧第二参考型材支撑
• 机舱机右侧第二参考型材支撑
• 自动刀具长度测量装置
• 特殊锯片套件
• 手持控制器
• AIM 3410 专用 CAMQUIX 4 AXIS 软件（CAMPROX）
• UNILINK ONBOARD 4 AXIS 界面软件（AIM 3410）
• AIM 3410 追加夹紧单元
• 条码读取器
• 电控柜空调系统
• 机舱化版本（AIM 3410 CBN）

技术规格表
电源：11.5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz.
钻/铣主轴转速：3,000 RPM
锯片转速：24,000 RPM
锯片规格：外径 Ø180 mm，孔径 Ø30 mm
气流量 / 真空：250 L/min
工作气压：6‑8 bar
外形尺寸（长×宽×高）：241 × 516 × 285
重量：1,850 kg（毛重） / 1,430 kg（净重）

技术规格

• 型号：AIM 3410（亦可选配机舱化 AIM 3410 CBN）
• 控制：4 轴 CNC（第四轴用于三面加工）
• 主轴转速：铣削 3,000 RPM；锯削 24,000 RPM
• 电源要求：11.5 kW / 25 A / 400 V AC 3P+PE / 50/60 Hz
• 锯片：Ø180 mm（孔径 Ø30 mm）
• 刀库：安装于加工头的可移动直列式；容量 7 把刀 + 1 把锯（可配置）
• 自动夹具识别与定位
• 标配 4 个自动型材夹具
• X 方向气动支撑（1 个标配，第二个为选配）
• X、Y、Z 轴卡式润滑；PLC 喷雾冷却
• CAM 支持；ISO G 代码编程；USB 导入
• 空气消耗：250 L/min；工作压力 6‑8 bar
• 尺寸与重量如上所示
• 安全：操作员防护栏、带聚碳酸酯窗的可移动机舱、LED 照明、隔音机舱
