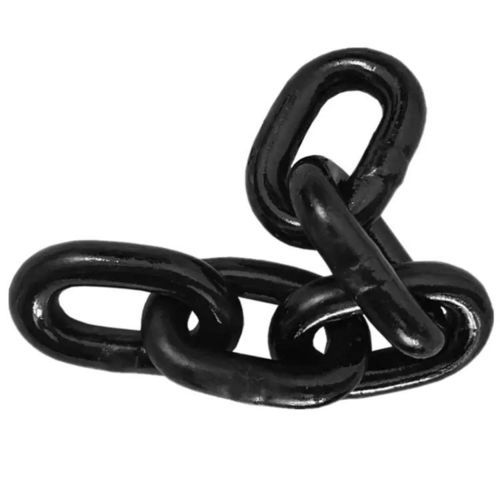

动力传输链条

驱动传动钢

概述
在工业应用中使用 DIN 22252 链条具有多项优点。强度与耐用性: DIN 22252 链条由合金钢制造，提供优异的抗拉强度和耐腐蚀性。耐磨性: DIN 22252 链条设计用于在重载条件下抗磨损，延长使用寿命并降低维护与更换成本。多功能性: DIN 22252 链条提供多种尺寸和配置，适用于输送重载、起重设备等多种用途。精密制造: 按严格规范生产，保证尺寸精确和质量一致，降低链条失效风险。兼容性: 可与链轮及各类附件配套，组成完整的链传动系统。

应用

• 装甲面输送机 (Armored Face Conveyors, AFC)
• 梁式加料机 (Beam Stage Loaders, BSL)
• 掘进机（road header machines）
• 煤铲（coal plows）
• 其他需要圆环链的重型工业和矿山设备

简介
圆环链、圆钢环链、圆环矿用链、DIN 22252 矿用链、矿用输送链、飞栏式链系统。DIN 22252 链条按德国标准 DIN 22252 设计和生产，该标准规定了尺寸、材料和特性。该链条广泛用于采矿、建筑和重型机械领域，适用于需要强度和耐磨性的场合。

参数
材料: 碳钢、高碳钢、锰钢、20MN2 钢、25mnV 钢。
链条处理工艺: 热处理、淬碳（渗碳）、黑染、电泳、喷砂。

标准
DIN 链（德国标准链）可分为以下标准: DIN 766 链（短节链）、DIN 764 链（中节链）、DIN 763 链（长节链）、DIN 5685 链、DIN 22252 链。

标准 - 尺寸表（数值按表格列顺序）
表头: nominal | tolerance | nominal | tolerance | inner | outer | diameter | length | unit weight (kg/m ~)
10 | ± 0.4 | 40 | ± 0.5 | 12 | 34 | 10.8 | 7.1 | 1.9
14 | ± 0.4 | 50 | ± 0.5 | 17 | 48 | 15 | 10 | 4
18 | ± 0.5 | 64 | ± 0.6 | 21 | 60 | 19.5 | 13 | 6.6
19 | ± 0.6 | 64.5 | ± 0.6 | 22 | 63 | 20 | 13 | 7.4
22 | ± 0.7 | 86 | ± 0.9 | 26 | 74 | 23.5 | 15.5 | 9.5
24 | ± 0.8 | 86 | ± 0.9 | 28 | 79 | 26 | 17 | 11.6
26 | ± 0.8 | 92 | ± 0.9 | 30 | 86 | 28 | 18 | 13.7
30 | ± 0.9 | 108 | ± 1.1 | 34 | 98 | 32.5 | 21 | 18
34 | ± 1.0 | 126 | ± 1.3 | 38 | 109 | 36.5 | 23.8 | 22.7
38 | ± 1.1 | 126 | ± 1.3 | 42 | 121 | 41 | 27 | 30.1
38 | ± 1.1 | 137 | ± 1.4 | 42 | 121 | 41 | 27 | 29
42 | ± 1.3 | 137 | ± 1.4 | 48 | 137 | 45 | 30 | 36.9
42 | ± 1.3 | 146 | ± 1.5 | 48 | 137 | 45 | 30 | 36
42 | ± 1.3 | 152 | ± 1.5 | 46 | 133 | 45 | 30 | 35.3

说明
可按要求提供更大尺寸的链条。链节尺寸 (d) 在焊缝对侧的直线部分测量。链节宽度 (b1 & b2) 在链节焊缝外侧测量。

标签 / 关键字
DIN Chain, DIN 22252 Chain, DIN 22252, windlass chain, galvanized chain, black chain, short link chain

技术规格

• 产品类型: 圆环矿用/输送链 (DIN 22252)
• 材料: 碳钢; 高碳钢; 锰钢; 20MN2; 25mnV
• 处理选项: 热处理、渗碳、黑化、电泳、喷砂
• 涵盖标准: DIN 766、DIN 764、DIN 763、DIN 5685、DIN 22252
• 典型应用: AFC、BSL、掘进机、煤铲、重型输送机
• 尺寸范围与典型单位重量: 见上表（公称尺寸 10–152 及对应尺寸和 kg/m 值）
• 备注: 可按要求提供更大尺寸；测量规范: d 在焊缝对侧测量；b1 & b2 在焊缝外侧测量
