钢链条

碳钢圆形镀锌

简介

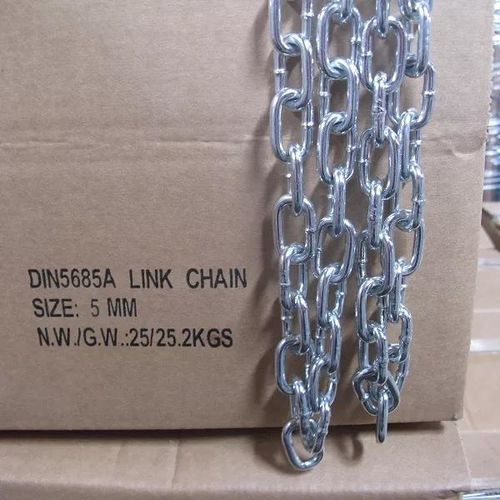

DIN5685 链，也称 DIN5685 圆环链，按德国标准制造。包括 DIN5685 短链节链和 DIN5685 长链节链。小尺寸的高强度焊接使破断载荷较高。

材质

• 碳钢 Q235 & Q195
• 高碳钢
• 锰钢
• CM490
• 超碳钢

表面处理

• 原色
• 电镀锌
• 热浸镀锌
• 黑化
• 塑料喷涂
• 浸漆

包装

• 袋装
• 卷轴包装
• 塑料桶
• 铁桶
• 木箱
• 纸箱

通用

• 焊接链
• 不可用于超载起重

参数（表）
尺寸 | 内长 (MM) | 外宽 (MM) | 每100米重量 (KG) | 工作载荷 (N) | 破断载荷 (N) | 等级
2 | 12 | 8 | 7 | 500 | 1250 | A
2 | 22 | 8 | 6 | 500 | 1250 | C
2.5 | 14 | 10 | 11 | 750 | 2000 | A
2.5 | 24 | 10 | 10 | 750 | 2000 | C
3 | 16 | 12 | 16.5 | 1120 | 2800 | A
3 | 26 | 12 | 15 | 1120 | 2800 | C
4 | 19 | 16 | 30 | 2000 | 5000 | A
4 | 32 | 16 | 27 | 2000 | 5000 | C
5 | 21 | 20 | 50 | 3150 | 7750 | A
5 | 35 | 20 | 43 | 3150 | 7750 | C
6 | 24 | 24 | 73 | 4500 | 11500 | A
6 | 42 | 24 | 63 | 4500 | 11500 | C
7 | 28 | 28 | 100 | 6000 | 15000 | A
7 | 49 | 28 | 86 | 6000 | 15000 | C
8 | 32 | 32 | 130 | 8000 | 20000 | A
8 | 52 | 32 | 110 | 8000 | 20000 | C
9 | 36 | 36 | 165 | 10000 | 25000 | A
9 | 59 | 36 | 141 | 10000 | 25000 | C
10 | 40 | 40 | 205 | 12500 | 31000 | A
10 | 65 | 40 | 175 | 12500 | 31000 | C
11 | 44 | 44 | 250 | 15000 | 38000 | A
11 | 72 | 44 | 211 | 15000 | 38000 | C
12 | 48 | 48 | 290 | 18000 | 45000 | A
12 | 78 | 48 | 255 | 18000 | 45000 | C
13 | 52 | 52 | 345 | 21200 | 53000 | A
13 | 82 | 52 | 295 | 21200 | 53000 | C

标准

• DIN 766（短链节链）
• DIN 764（中链节链）
• DIN 763（长链节链）
• DIN 5685
• DIN 22252

技术规格

• 产品名称：DIN 5685 Chain
• 类型：焊接圆环链（短链节与长链节变体）
• 可选材料：碳钢（Q235、Q195）、高碳钢、锰钢、CM490、超碳钢
• 表面处理：电镀锌、热浸镀锌、黑化、塑料喷涂、浸漆、原色
• 包装选项：袋装、卷轴包装、塑料桶、铁桶、木箱、纸箱
• 机械数据：尺寸、重量、工作载荷和破断载荷详见上表
• 使用说明：不可用于超载起重
