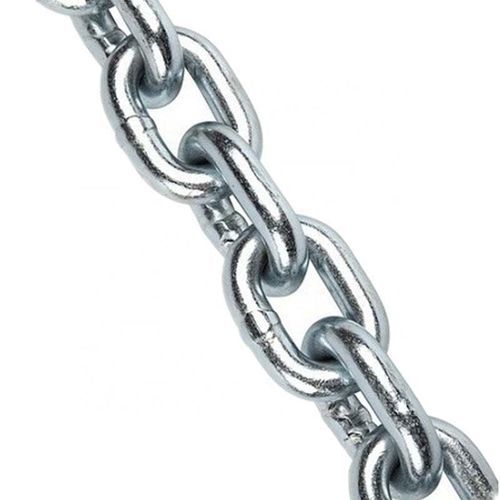

锚链条 Grade 43

牵引钢镀锌钢

产品概述
Grade 43 系泊链，电镀锌表面，半卷盘配置。电子焊接链，binder 链两端通常配备 clevis grab 钩。符合或优于 NACM 和 ASTM（A391 & A413）标准。经证明试验并认证。不得用于高空吊装。切勿超出公布的工作负荷极限（WLL）。

简介
Grade 43 为高强度 binder 链，工作载荷极限约比 Proof Coil（Grade 30）高 50%。常用于系泊、拖曳及需要高强度重量比的捆绑应用。不批准用于高空吊装。binder 链通常在两端配备 clevis grab 钩以便快速连接。

参数 / 定义

• 链级别：由 NACM 与 ASTM 分类；相同链号下级别越高，WLL 越大。
• 工作载荷极限（WLL）：对无损直链在直接拉伸下的最大建议工作载荷。
• 证明试验：制造时施加的试验力以验证产品完整性；非设计依据。
• 最小断裂力：制造试验中得到的最小断裂力，作为验收试验，不应用于设计计算。
• 高空吊装：将自由悬挂的载荷提升到其掉落可能造成伤害或财产损失的位置；Grade 43 不可用于此类作业。

尺寸 / 机械数据表
表头： 尺寸 (mm) | D (mm +/-) | 内长 A (mm +/-) | 外宽 B (mm +/-) | 工作载荷 (N) | 试验载荷 (N) | 断裂载荷 (N) | 每米重量 (kg)
3 | D:26 (+/-0.5) | A:12 (+/-1.2) | B:55 (+/-0.6) | 1050 | 3200 | 3200 | 0.15
4 | D:32 (+/-0.5) | A:16 (+/-1.5) | B:100 (+/-0.8) | 2000 | 6000 | 6000 | 0.27
5 | D:35 (+/-0.5) | A:20 (+/-1.8) | B:160 (+/-1.0) | 3150 | 10000 | 10000 | 0.43
6 | D:42 (+/-0.5) | A:24 (+/-2.0) | B:224 (+/-1.2) | 4500 | 14000 | 14000 | 0.63
7 | D:49 (+/-0.5) | A:28 (+/-2.5) | B:300 (+/-1.4) | 6000 | 18000 | 18000 | 0.86
8 | D:52 (+/-0.5) | A:32 (+/-2.5) | B:400 (+/-1.6) | 8000 | 25000 | 25000 | 1.1
9 | D:59 (+/-0.5) | A:36 (+/-3.0) | B:530 (+/-1.8) | 10500 | 32000 | 32000 | 1.41
10 | D:65 (+/-1.0) | A:40 (+/-3.2) | B:630 (+/-2.0) | 12500 | 40000 | 40000 | 1.75
11 | D:72 (+/-1.0) | A:44 (+/-3.4) | B:790 (+/-2.0) | 15800 | 47500 | 47500 | 2.11
12 | D:78 (+/-1.0) | A:48 (+/-3.6) | B:940 (+/-2.3) | 18800 | 56500 | 56500 | 2.55
13 | D:82 (+/-1.0) | A:52 (+/-4.0) | B:1000 (+/-2.5) | 21200 | 63000 | 63000 | 2.95
16 | D:100 (+/-1.0) | A:64 (+/-5.0) | B:1600 (+/-3.2) | 33000 | 100000 | 100000 | 4.45
18 | D:113 (+/-1.0) | A:70 (+/-5.2) | B:2120 (+/-3.2) | 42300 | 127000 | 127000 | 5.65
19 | D:119 (+/-1.0) | A:72 (+/-5.6) | B:2370 (+/-3.4) | 47300 | 142000 | 142000 | 6.25
20 | D:120 (+/-1.0) | A:75 (+/-6.0) | B:2500 (+/-3.8) | 50000 | 160000 | 160000 | 7.00
22 | D:127 (+/-1.0) | A:82 (+/-6.0) | B:3170 (+/-4.0) | 63300 | 190000 | 190000 | 8.55
25 | D:140 (+/-1.0) | A:88 (+/-6.6) | B:4090 (+/-4.2) | 81700 | 245000 | 245000 | 10.9
28 | D:152 (+/-1.0) | A:96 (+/-7.0) | B:6000 (+/-4.7) | 120000 | 300000 | 300000 | 13.9
32 | D:171 (+/-1.0) | A:108 (+/-7.8) | B:8000 (+/-5.2) | 160000 | 400000 | 400000 | 18.2

标准与包装

• 名称: Grade 43 Chain Electro Galvanized Finish Half Drum
• 起订量: 100 米
• 包装: 纸箱 + 钢托盘

特性 / 技术规格

• 产品类型: Grade 43 binder / 系泊链，半卷盘样式
• 制造: 电子焊接链
• 表面处理: 电镀锌，素色
• 标准: 符合或优于 NACM 与 ASTM（A391 & A413）
• 认证: 已通过证明试验并认证
• 应用限制: 不可用于高空吊装；请勿超过公布的 WLL
• 典型供货: binder 链两端配备 clevis grab 钩
• 起订量与包装: 100 米；纸箱 + 钢托盘
• 机械数据: 上表包含尺寸与 D / A / B、工作载荷、试验载荷、断裂载荷及每米重量的详细信息
