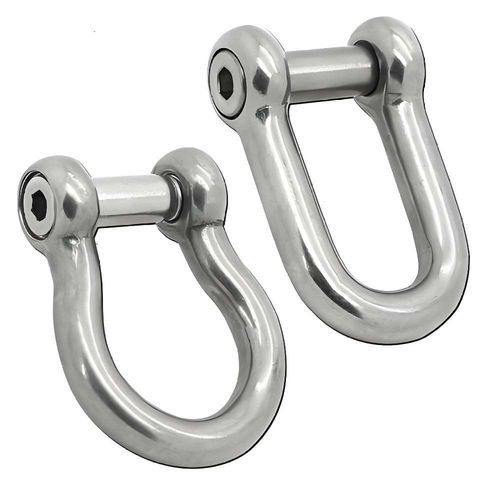

琴形件提升吊耳 带安全螺母和安全插销螺杆不锈钢
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 琴形件
- 其他特性
- 螺杆, 不锈钢, 带安全螺母和安全插销, 海洋应用
- 断裂载荷
最少: 1 t
(1 us ton)最多: 10 t
(11 us ton)
产品介绍
产品概述
不锈钢卸扣，材质为 AISI 316，不同型号设计安全系数 6:1，表面高度抛光。提供 D 型（Dee）和弓型（Bow / 锚型）结构，可选安全螺栓或螺纹/沉头销。适用于海洋、海上、起重、索具及耐腐蚀环境。工作载荷（WLL）范围 0.4–10 t。
简介
该不锈钢卸扣为耐腐蚀索具连接件，用于连接链条、钢丝绳、吊索及起重附件。采用 AISI 316 材料，可在海洋和化学环境中提供可靠性能。D 型和弓型可根据需求配备安全螺栓销以适用于长期安装，或配备螺纹/沉头销以便于临时连接和频繁装配。
参数
D 型卸扣（沉头销）
WLL (t) 6:1 | 销 d1 | 公称尺寸 d (mm) | 内宽 a (mm) | 内长 c (mm) | 眼外径 d2 (mm) | 重量 (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0.3
3 | M20 | 16 | 28 | 65 | 40 | 0.6
3 | M22 | 19 | 31 | 60 | 48 | 1.4
D 型卸扣（安全螺栓）
WLL (t) 6:1 | 销 d1 (mm) | 公称尺寸 d (mm) | 内宽 a (mm) | 内长 c (mm) | 眼外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 20 | 0.2
0.9 | 12 | 12 | 26 | 50 | 24 | 0.3
1.5 | 16 | 13 | 24 | 52 | 33 | 0.4
2.5 | 20 | 16 | 28 | 65 | 40 | 0.7
3 | 22 | 19 | 31 | 60 | 48 | 1.5
4.5 | 24 | 22 | 37 | 71 | 52 | 1.3
7.5 | 33 | 28 | 46 | 90 | 64 | 3.0
10 | 36 | 32 | 52 | 100 | 72 | 4.1
弓型卸扣（安全螺栓）
WLL (t) 6:1 | 销 d1 (mm) | 公称尺寸 d (mm) | 内宽 a (mm) | 内长 c (mm) | 弓宽 e (mm) | 眼外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 27 | 20 | 0.2
0.9 | 12 | 12 | 25 | 47 | 37 | 24 | 0.3
1.5 | 16 | 13 | 25 | 47 | 33 | 34 | 0.4
2.5 | 20 | 16 | 28 | 60 | 42 | 40 | 0.8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1.3
4.5 | 25 | 22 | 37 | 84 | 58 | 52 | 1.7
7.5 | 32 | 28 | 46 | 108 | 74 | 64 | 3.4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5.2
产品类型与关键参数（汇总）
产品类型 | 链用螺栓型 Dee | 锚用螺栓型 | 链用螺纹销 Dee | 锚用螺纹销
工作载荷 (WLL) | 0.6–10 t | 0.6–10 t | 0.4–3 t | 0.4–3 t
材质 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢
销类型 | 螺栓型 | 螺栓型 | 螺纹销 | 螺纹销
主要应用 | 悬挂起重、耐腐蚀环境 | 锚连接、起重 | 临时连接 | 临时锚连接
长期安装 | √ | √ | × | ×
拣放应用 | ○ | ○ | √ | √
侧向受力 | √ | √ | √ | √
销二次固定 | √ | √ | × | ×
需销旋转 | √ | √ | × | ×
低温（≤ -40°C） | × | × | × | ×
耐腐蚀性 | √ | √ | √ | √
食品级应用 | √ | 不锈钢卸扣 | √ | √
非磁性设备 | √ | 不锈钢螺栓型 Dee 卸扣 | √ | √
多臂吊索 | × | √ | × | √
ROV 兼容性 | × | 不锈钢螺栓型锚卸扣 | × | ×
标准
名称：不锈钢卸扣
最小起订量：1 件
包装：纸箱 + 钢托盘
制造标准
采用 AISI 316 制造，经过受控加工、尺寸检验和表面抛光工序。产品按公认的索具件制造要求设计，按需可提供材料可追溯性文件。
检测标准
应用
安全要求
维护
特性 / 技术规格
不锈钢卸扣，材质为 AISI 316，不同型号设计安全系数 6:1，表面高度抛光。提供 D 型（Dee）和弓型（Bow / 锚型）结构，可选安全螺栓或螺纹/沉头销。适用于海洋、海上、起重、索具及耐腐蚀环境。工作载荷（WLL）范围 0.4–10 t。
简介
该不锈钢卸扣为耐腐蚀索具连接件，用于连接链条、钢丝绳、吊索及起重附件。采用 AISI 316 材料，可在海洋和化学环境中提供可靠性能。D 型和弓型可根据需求配备安全螺栓销以适用于长期安装，或配备螺纹/沉头销以便于临时连接和频繁装配。
参数
D 型卸扣（沉头销）
WLL (t) 6:1 | 销 d1 | 公称尺寸 d (mm) | 内宽 a (mm) | 内长 c (mm) | 眼外径 d2 (mm) | 重量 (kg)
2 | M16 | 13 | 24 | 52 | 34 | 0.3
3 | M20 | 16 | 28 | 65 | 40 | 0.6
3 | M22 | 19 | 31 | 60 | 48 | 1.4
D 型卸扣（安全螺栓）
WLL (t) 6:1 | 销 d1 (mm) | 公称尺寸 d (mm) | 内宽 a (mm) | 内长 c (mm) | 眼外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 20 | 0.2
0.9 | 12 | 12 | 26 | 50 | 24 | 0.3
1.5 | 16 | 13 | 24 | 52 | 33 | 0.4
2.5 | 20 | 16 | 28 | 65 | 40 | 0.7
3 | 22 | 19 | 31 | 60 | 48 | 1.5
4.5 | 24 | 22 | 37 | 71 | 52 | 1.3
7.5 | 33 | 28 | 46 | 90 | 64 | 3.0
10 | 36 | 32 | 52 | 100 | 72 | 4.1
弓型卸扣（安全螺栓）
WLL (t) 6:1 | 销 d1 (mm) | 公称尺寸 d (mm) | 内宽 a (mm) | 内长 c (mm) | 弓宽 e (mm) | 眼外径 d2 (mm) | 重量 (kg)
0.6 | 10 | 10 | 20 | 40 | 27 | 20 | 0.2
0.9 | 12 | 12 | 25 | 47 | 37 | 24 | 0.3
1.5 | 16 | 13 | 25 | 47 | 33 | 34 | 0.4
2.5 | 20 | 16 | 28 | 60 | 42 | 40 | 0.8
3 | 22 | 19 | 31 | 71 | 51 | 48 | 1.3
4.5 | 25 | 22 | 37 | 84 | 58 | 52 | 1.7
7.5 | 32 | 28 | 46 | 108 | 74 | 64 | 3.4
10 | 35 | 32 | 52 | 119 | 83 | 72 | 5.2
产品类型与关键参数（汇总）
产品类型 | 链用螺栓型 Dee | 锚用螺栓型 | 链用螺纹销 Dee | 锚用螺纹销
工作载荷 (WLL) | 0.6–10 t | 0.6–10 t | 0.4–3 t | 0.4–3 t
材质 | 不锈钢 | 不锈钢 | 不锈钢 | 不锈钢
销类型 | 螺栓型 | 螺栓型 | 螺纹销 | 螺纹销
主要应用 | 悬挂起重、耐腐蚀环境 | 锚连接、起重 | 临时连接 | 临时锚连接
长期安装 | √ | √ | × | ×
拣放应用 | ○ | ○ | √ | √
侧向受力 | √ | √ | √ | √
销二次固定 | √ | √ | × | ×
需销旋转 | √ | √ | × | ×
低温（≤ -40°C） | × | × | × | ×
耐腐蚀性 | √ | √ | √ | √
食品级应用 | √ | 不锈钢卸扣 | √ | √
非磁性设备 | √ | 不锈钢螺栓型 Dee 卸扣 | √ | √
多臂吊索 | × | √ | × | √
ROV 兼容性 | × | 不锈钢螺栓型锚卸扣 | × | ×
标准
名称：不锈钢卸扣
最小起订量：1 件
包装：纸箱 + 钢托盘
制造标准
采用 AISI 316 制造，经过受控加工、尺寸检验和表面抛光工序。产品按公认的索具件制造要求设计，按需可提供材料可追溯性文件。
检测标准
- 材料验证
- 尺寸检验
- 表面光洁度检验
- 试验载荷测试
- 工作载荷核验
- 识别标志检验
应用
- 海洋设备连接
- 海上索具系统
- 不锈钢链条组件
- 钢丝绳和吊索连接
- 耐腐蚀起重应用
安全要求
- 载荷应沿卸扣体轴线施加
- 除非考虑 WLL 降低，否则避免侧向受力
- 螺纹销卸扣建议用于临时连接
- 螺栓型卸扣建议用于长期或永久安装
维护
- 使用前检查销的状态及损伤
- 检查螺纹状况
- 检查本体是否变形
- 检查腐蚀或表面损伤
- 核实识别标记
- 如发现裂纹、变形、过度磨损或影响 WLL 的损伤，应更换卸扣
特性 / 技术规格
- 材料：AISI 316 不锈钢
- 设计系数：6:1
- 可用结构：D 型（Dee）和弓型（Bow / 锚型）
- 销选项：安全螺栓销（螺栓型）和螺纹/沉头销（螺纹销）
- WLL 范围：0.4 t 至 10 t，取决于类型和尺寸
- 主要应用：海洋、海上、起重、索具、耐腐蚀环境、食品级应用
- 表面处理：高度抛光
- 供货：可按需提供材料可追溯性文件及 3.1 材料证书
- 包装：纸箱加钢托盘
- 最小起订量：1 件
