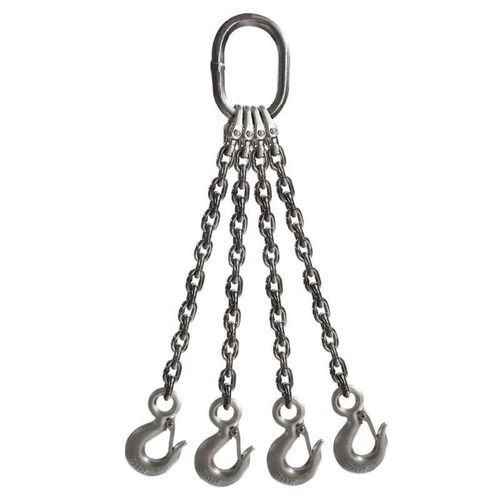

链条吊索 G80环形2 点式4 点式
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 类型
- 链条, 环形, 4 点式, 2 点式, 三点, 1 点式
- 材料
- 不锈钢
- 有效载荷
最少: 1.1 t
(1.2 us ton)最多: 26.2 t
(28.9 us ton)
产品介绍
产品描述
G80 不锈钢链索由级别80不锈钢起重链制成，并配以不锈钢主环、钩具和连接部件组装而成。可提供单腿、双腿、三腿和四腿等配置，适用于需要耐腐蚀性和80级承载能力的起重场合。广泛应用于海洋、海上平台、食品加工、化工和工业起重环境。
简介
G80 不锈钢链索是一种由级别80不锈钢链和兼容起重部件组成的起重装配件。可根据起重要求定制索具配置，包括腿数、链径、有効工作长度和端部接头。与传统合金钢G80链索相比，不锈钢G80链索适用于要求耐腐蚀性和表面洁净度的场合。
产品结构
工作条件
适用环境
参数 — 公制表（工作载荷限值，公吨）
直径 (mm) | 1 腿 (t) | 2 腿 0°–45° (t) | 2 腿 45°–60° (t) | 3 & 4 腿 0°–45° (t) | 3 & 4 腿 45°–60° (t) | 连续索 (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6
参数 — 示例（工作载荷限值，磅）
标准
测试与检验
应用标准与操作
维护标准
特性 / 技术规格
G80 不锈钢链索由级别80不锈钢起重链制成，并配以不锈钢主环、钩具和连接部件组装而成。可提供单腿、双腿、三腿和四腿等配置，适用于需要耐腐蚀性和80级承载能力的起重场合。广泛应用于海洋、海上平台、食品加工、化工和工业起重环境。
简介
G80 不锈钢链索是一种由级别80不锈钢链和兼容起重部件组成的起重装配件。可根据起重要求定制索具配置，包括腿数、链径、有効工作长度和端部接头。与传统合金钢G80链索相比，不锈钢G80链索适用于要求耐腐蚀性和表面洁净度的场合。
产品结构
- 可用配置：单腿链索；双腿链索；三腿链索；四腿链索
- 主要部件：级别80不锈钢链；主环；连接环；开口销钩；自锁钩；缩短装置
工作条件
- 起重作业时不得超过工作载荷限值（WLL）。
- 链索应根据载荷重量、链径、受载腿数、索角和工作环境选择。
- 多腿链索需正确选择角度，因角度增大时每条腿承受的载荷会增加。
适用环境
- 海上起重作业
- 海上平台维护
- 食品加工设备搬运
- 化工行业应用
- 洁净制造环境
- 对腐蚀敏感的工业起重
参数 — 公制表（工作载荷限值，公吨）
直径 (mm) | 1 腿 (t) | 2 腿 0°–45° (t) | 2 腿 45°–60° (t) | 3 & 4 腿 0°–45° (t) | 3 & 4 腿 45°–60° (t) | 连续索 (t)
4 | 0.5 | 0.71 | 0.5 | 1.06 | 0.75 | 0.8
5 | 0.8 | 1.12 | 0.8 | 1.6 | 1.18 | 1.24
6 | 1.12 | 1.6 | 1.12 | 2.36 | 1.7 | 1.8
7 | 1.5 | 2.12 | 1.5 | 3.15 | 2.24 | 2.5
8 | 2 | 2.8 | 2 | 4.25 | 3 | 3.15
10 | 3.15 | 4.25 | 3.15 | 6.7 | 4.75 | 5
13 | 5.3 | 7.5 | 5.3 | 11.2 | 8 | 8.5
16 | 8 | 11.2 | 8 | 17 | 11.8 | 12.5
18 | 10 | 14 | 10 | 21 | 15 | 16
19 | 11.2 | 16 | 11.2 | 23.5 | 16.8 | 17.9
20 | 12.5 | 17 | 12.5 | 26.2 | 18.7 | 20
22 | 15 | 21.2 | 15 | 31.5 | 22.5 | 24
26 | 21.2 | 30 | 21.2 | 44.5 | 31.8 | 33.9
28 | 25 | 33.5 | 25 | 52.5 | 37.5 | 40
30 | 28 | 39.2 | 28 | 58.8 | 42 | 44.8
32 | 31.5 | 45 | 31.5 | 66.1 | 47.2 | 50.4
36 | 40 | 56 | 40 | 84 | 60 | 64
38 | 45 | 63 | 45 | 94.5 | 67.5 | 72
40 | 50 | 70 | 50 | 105 | 75 | 80
45 | 63 | 88.2 | 63 | 132.3 | 94.5 | 100.8
50 | 78.5 | 109.9 | 78.5 | 164.8 | 117.7 | 125.6
参数 — 示例（工作载荷限值，磅）
- 对于 1/2" 链索：单腿 = 12,000 lbs
- 双腿 60° = 20,800 lbs
- 双腿 45° = 17,000 lbs
- 双腿 30° = 12,000 lbs
- 三、四腿 60° = 31,200 lbs
- 三、四腿 45° = 25,500 lbs
- 三、四腿 30° = 18,000 lbs
标准
- 名称：G80 不锈钢链索
- 最小起订量：1 件
- 包装：纸箱 + 钢制托盘
- 制造标准：级别80不锈钢起重链及兼容组件
- 适用标准：EN 818-2（链索用起重链）、EN 818-4（链索 — 安全要求）、EN 1677（索具部件）、ISO 1834（短节起重链要求）
- 装配后的索具标识包含 WLL、链径、识别信息及制造商可追溯性
测试与检验
- 每件索具在交付前均进行检查：材料验证、链尺寸检查、组件检查、焊接与连接检查、拉伸试验及WLL验证
- 可根据客户要求提供测试证书和追溯文件
应用标准与操作
- 适用于海洋设备起重、海上维护、化工设备搬运、食品加工机械安装和工业物料搬运
- 勿超过标注的WLL；避免冲击载荷；不得使用损坏或变形的链部件；钩具应在钩座位置受力；按起重要求控制多腿索具角度
维护标准
- 定期检查应包括链环磨损、链变形、腐蚀状况、钩口变形、主环损伤及标识情况
- 当链环出现裂纹或永久变形、过度磨损导致原始尺寸减少、钩具损坏或过度打开，或组件无法保持额定承载能力时，应将索具淘汰
特性 / 技术规格
- 产品名称：G80 不锈钢链索
- 型号 / 商业名称：G80 不锈钢链索
- 材质：级别80不锈钢（链条与组件）
- 配置：单腿、双腿、三腿、四腿；可选无端（连续）索
- 工作载荷限值：详见参数表（以公吨为单位）及磅制WLL示例
- 适用标准：EN 818-2、EN 818-4、EN 1677、ISO 1834
- 标识：WLL、链径、识别及可追溯性标记
- 最小起订量：1 件；包装：纸箱 + 钢制托盘
- 典型应用：海洋、海上平台、食品加工、化工、洁净制造及对腐蚀敏感的起重场合
