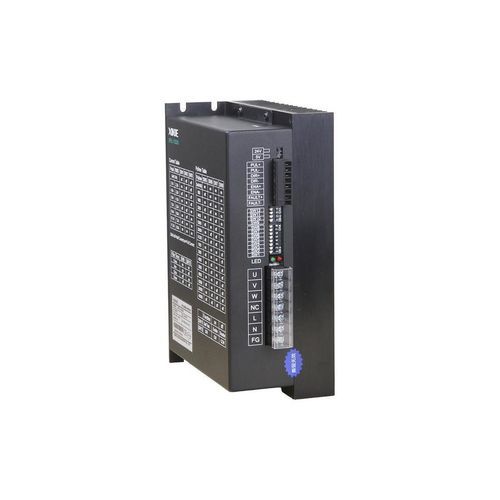

步进式电机驱动器 DP3L

产品概述
DP3L系列为高压开环脉冲型步进电机驱动器，适配200–240 VAC电源。采用更新的控制算法，与原型号相比，在中高速工况下扭矩和速度性能提高约10–30%。脉冲和方向输入支持5 V与24 V电平。

主要特性

• 更新的控制算法，在中/高速时较原型号提高10–30%扭矩。
• 改善电机性能，降低温升。
• 3位拨码，可设定8档电流。
• 4位拨码，可设定16档细分（微步）。
• 具备上电自整定（power‑on self‑tuning）功能。
• 静止时可选自动降为半电流以降低发热与能耗。
• 脉冲响应频率可达200 kHz。
• 具备过流、过压、短路等保护功能。
• 外部报警输出：最大输出电流50 mA，耐压24 VDC。

典型应用

• 切片机
• 服装包装机
• 无纺布袋制袋机
• 手套机

技术规格

• 电源电压：200–240 VAC
• 控制方式：开环脉冲型，采用更新控制算法
• 扭矩/速度提升：中高速时较原型号提高10–30%
• 脉冲与方向输入电平：支持5 V和24 V
• 脉冲响应频率：最高200 kHz
• 电流设置：3位拨码（8档电流）
• 细分设置：4位拨码（16档细分）
• 自动功能：上电自整定；静止时可选自动半电流
• 保护：过流、过压、短路
• 外部报警输出：最大50 mA，耐压24 VDC
