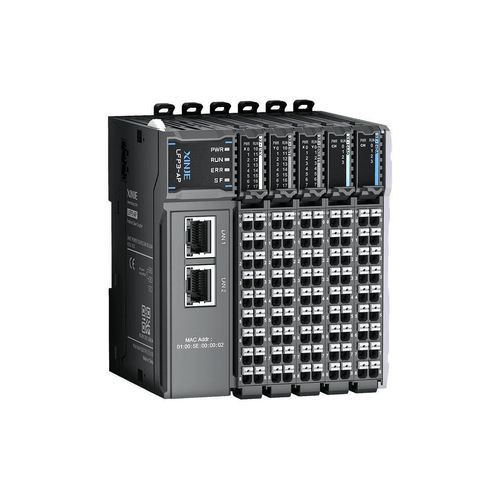

以太网耦合器 LF series

EtherCATProfiNet总线

概述
LF系列分布式I/O系统由LF系列通信耦合器和XF系列模块组成。耦合器与模块之间采用高速背板总线，实现微秒级响应，适用于高速、 高精度的控制与数据采集应用。模块化设计支持多种组合，以满足不同客户与场景的组合需求。

产品特点

• 实时性能强，结构紧凑。
• 耦合器与模块之间的高速背板总线实现微秒级响应。
• 支持多样化模块组合以满足不同应用需求。

型号与主要功能
LFC3-AP — EtherCAT distributed I/O

• 结构紧凑，节省安装空间。
• 满足精密控制要求，最小DC同步为250 µs。
• 网络口支持多节点级联及分步固件更新。
• 支持硬件静态站号设置，配置方便快捷。
• 高速背板总线实现微秒级响应。
• 多种故障诊断方式，快速定位与分析故障。
• 支持最多32个模块。

LFP3-AP — PROFINET distributed I/O

• 支持RT与IRT通信传输模式。
• 支持MRP与MRPD冗余以适应不同应用场景。
• 满足精密控制要求，最小同步周期为1 ms。
• 多种故障诊断方式，快速故障分析。
• 兼容Siemens和TIA Portal。
• 支持通过网络口升级固件。
• 支持最多32个模块。

LFM3-AP — Modbus TCP distributed I/O

• 刀片式扩展，组合形式多样。
• 支持硬件IP地址设置，操作便利。
• 高速背板总线，微秒级响应性能。
• 多种故障诊断方式，快速定位与分析故障。
• 支持通过网络口升级固件。
• 支持最多32个模块。

LFI3-AP — EtherNet/IP distributed I/O

• 结构紧凑，节省安装空间。
• 基于隐式通信，集成与理解简便。
• 支持硬件分配IP地址，配置便捷。
• 高速背板总线实现微秒级响应。
• 多种故障诊断方式，快速故障分析。
• 支持通过网络口升级固件。
• 支持最多32个模块。

相关产品

• L系列通信耦合器（相关系列）

技术规格

• 系列：LF系列通信耦合器
• 背板总线：耦合器与模块之间的高速背板总线
• 最大支持模块数：最多32个模块（视型号而定）
• EtherCAT (LFC3-AP) 最小DC同步：250 µs
• PROFINET (LFP3-AP) 最小同步周期：1 ms；支持RT与IRT
• 冗余：PROFINET支持MRP与MRPD
• 网络特性：节点级联、通过网络口升级固件（视型号而定）
• 配置：硬件静态站号设置 / 硬件IP地址设置（视型号而定）
• 诊断：多种故障诊断方式以便快速定位与分析故障
• 兼容性：LFP3-AP兼容Siemens与TIA Portal
