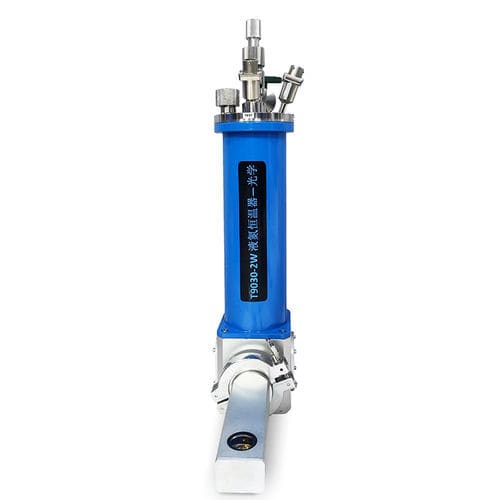

真空低温恒温器 DXT91 series

紧凑型液氮不锈钢

液氮低温恒温器 - Optics 是一种光学低温恒温器，设计用于光谱和光电实验，提供真空样品环境，并使用液氮快速冷却。 工作原理

低压制冷剂通过液体入口进入低温恒温器，并通过内部毛细管进入底部的蒸发器。蒸发器上安装有加热器和温度传感器。温控蒸气喷入样品室冷却样品；排出的蒸气释放到大气或气体回收装置中。样品可通过样品棒从顶部装入。底部采用紧凑型真空盖设计，适合在磁场中进行测量。 特点

温度范围 65K-500K（可选最高 700K）；效率高，冷却速度快。

样品位于真空室中，可获得理想、稳定的实验环境。

真空夹层配备低温吸附剂，可增加真空保持时间，延长液氮使用时间。

PT100铂电阻温度传感器具有良好的稳定性和可重复性。

多种配置选项可满足不同的测试需求。

光学样品架可配备可插拔的样品卡和方便用户使用的接线柱。

标准窗口配置：两个熔融石英窗口（可扩展到五个）；窗口材料可根据要求更换。

快速更换样品（可在 5 分钟内完成）。

可用的样品架类型：液体、粉末/粉尘、固体和块状样品架。 样品架选项

DXT9115-4W - 15 × 25 mm，OFHC，标准光学样品架。

DXT9115-4W-10LTH - 15 × 25 mm，OFHC，带 Φ10 mm 孔的标准光学样品架。

DXT9120-4W - 20 × 30 mm，OFHC，标准光学支架（无孔）。

DXT9120-4W-15LTH - 20 × 30 mm，OFHC，标准光学支架，带 Φ15 mm 孔。

DXT9120-4W-H-15LTH - 20 × 30 mm，OFHC，标准光学支架，带 Φ15 mm 孔。

DXT9130-4W - 30 × 40 mm，OFHC，标准光学支架（无孔）。

DXT9130-4W-20LTH - 30 × 40 mm，OFHC，标准光学支架，带 Φ20 mm 孔。

DXT9130-4W-H-20LTH--30 × 40 毫米，OFHC，标准光学支架，带 Φ20 毫米孔。

DXPSC-10--Φ10 毫米石英粉样品容器（一侧带 10 毫米石英窗口的粉末容器）：所有标准光学低温恒温器都配有一个样品架；可根据要求提供其他/定制样品架。附带的压板用于固定光学样品；其孔径与光孔匹配。 晶体稳定器光学/电气连接器选项

DXT91-8P 普通玻璃烧结 - 8 针快速插头普通电气连接器。

DXT91-12P 普通玻璃烧结 - 12 针快速插头普通电气连接器：

DXT91-BNC--0-4GHz，带普通同轴电缆。

DXT91-TRX--三轴连接器（可提供快速插拔三轴连接器）。

DXT91-S--不锈钢接线盒（外壳和接线板整体接地）。

DXT91-PTEF--聚四氟乙烯接线盖选件（外壳内有聚四氟乙烯绝缘板；外壳和连接器电气性能独立）：低温恒温器出厂时带有两个连接器（一个用于温度传感器/加热器，一个用于其他测量）；额外的测试线可能需要安装孔或分线盒。如需在 65K 以下运行，则需要相应的减压附件。 特性/技术参数

型号：DXT9115-4W、DXT9115-4W-H、DXT9120-4W、DXT9120-4W-H、DXT9130-4W、DXT9130-4W-H（DXT91 系列）。

不同型号的温度范围：DXT9115-4W / DXT9120-4W / DXT9130-4W - 65-325 K；DXT9115-4W-H / DXT9120-4W-H / DXT9130-4W-H - 65-500 K。（标准出货温度范围为 80K-500K；可扩展至 65K-500K。）

冷却时间：≤ 25 分钟。

光学窗口（标准）：四个窗口 - 大小取决于型号（产品表中的示例：四个 Φ15×1.5、四个 Φ20×1.5、四个 Φ30×1.5，视型号而定）。

测试导线连接器：标准 8 芯测量导线连接器；可选同轴和微波连接器；可断开或附加连接器。

样品环境：样品置于真空中。

真空接口：标准 KF25 接口。

真空度：≤ 1 Pa 即可：

温度稳定性：±0.01 K（取决于 DXTC-290 温度控制器）。

加热器：可选 30 W 或 60 W（取决于型号）。

液氮维持时间：示例值 - 6 h @ 80 K；5 h @ 100 K；3 h @ 200 K。

液氮室容积：标准 500 mL（可定制）。

应用范围：光谱测试、光电反应、拉曼、电致发光、光致发光等。
