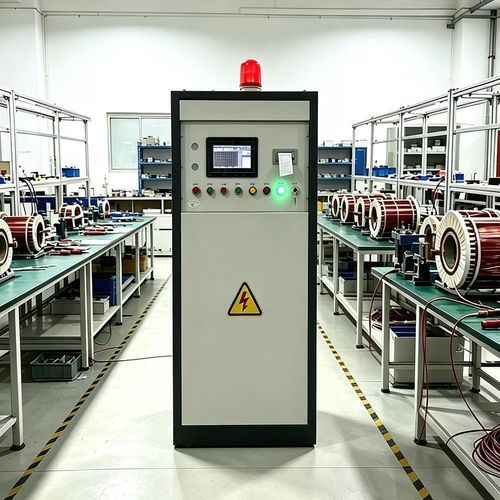

高电压耐压测试仪 UHV-316Z多点式电气标准
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 规格
- 高电压, 多点式, 电气标准
产品介绍
产品介绍
UHV‑316Z 是一款用于检测电机等绕组类产品层间和匝间绝缘缺陷的匝间冲击耐压测试仪。该仪器采用冲击波形比较法，施加受控高压冲击脉冲以识别波形不一致和局部缺陷。
主要特性
技术参数
应用与安全
UHV‑316Z 是一款用于检测电机等绕组类产品层间和匝间绝缘缺陷的匝间冲击耐压测试仪。该仪器采用冲击波形比较法，施加受控高压冲击脉冲以识别波形不一致和局部缺陷。
主要特性
- 直观人机界面：彩色触摸LCD，带操作引导和快速参数录入。
- 自检与引导操作：内置自检和操作引导，降低设置错误。
- 丰富的参数存储：最多72组参数，包括预输入的标准波形，便于重复测试。
- 自动定时测量：可编程的自动测量序列，实时显示试验电压和时间。
- 实时多相波形显示：对各测量相进行颜色区分的同步波形显示，便于相间比较。
- 自动分析与存储：试后立即进行波形分析，显示相间误差并自动保存多达1000组记录。
- 波形刻度可调：屏幕上可调比例以适应不同被测对象。
- 单回路支持（≥10 kV）：可预存成形绕组的标准波形用于对比判定。
- 接地保护：连续监测接地状况，接地不良时禁止或中止测试。
- 现场化设计：面板打印机与落地机柜设计，适合生产现场使用，无需外接PC。
技术参数
- 试验电压：连续可调 3.5–35 kV，数字显示，精度 ≤±5%
- 冲击频率：6.25 Hz
- 冲击上升时间：0.1–0.5 μs
- 能量存储电容 / 最大输出能量：0.047 μF / 28.8 J
- 每相测量时间：0–99 s，连续可调，数字显示
- 测量方式：单回路，单相定时测试
- 波形显示：彩色触摸LCD，同步多相显示
- 判定方式：差分面积、面积差、频率差（组合）
- 参数组数：72组
- 测试记录存储：1000组
- 打印输出：面板安装微型打印机
- 适用范围：额定电压 ≤10.5 kV 的单相/三相电机绕组
- 电源：220 V ±2%，50/60 Hz；≥4 kVA
- 结构：落地式机柜
- 工作环境温度：5–35 ℃
- 相对湿度：≤75%
- 电气安全：电源输入端与机架间绝缘电阻 ≥20 MΩ；能承受 1500 V/50 Hz、1 min 耐压试验而无击穿或放电
应用与安全
- 适用于生产线检验、品质控制及研发对电机及变压器绕组的测试。
- 提供适合批量检测和厂家规格验证的可重复定量判定结果。
- 内置接地检测、耐压检测及机柜绝缘等安全功能，保障高压试验时操作人员安全。
- 测试记录可保存并打印，便于追溯与质量文件管理。
