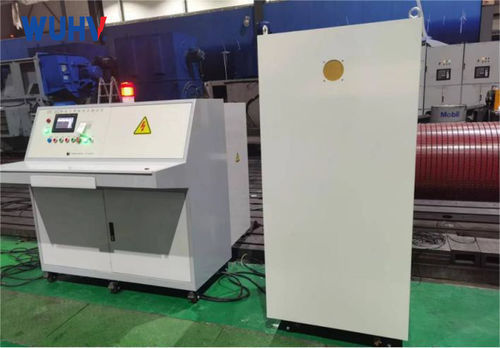

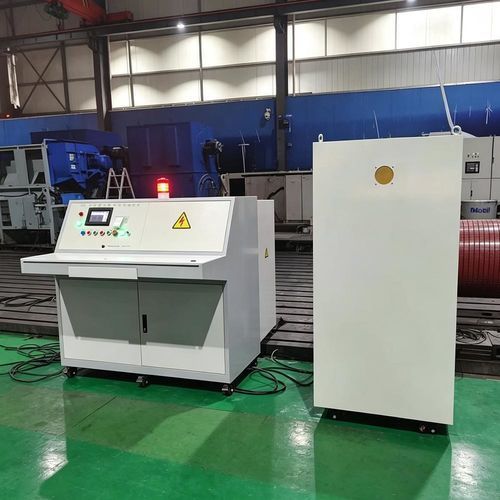

高电压耐压测试仪 UHV-316N

直流交流电气标准

产品简介
UHV-316N 智能工频耐压测试仪，适用于各类单相和三相 AC/DC 电动机、变压器及线圈的工频耐压试验。符合国家及行业标准的相关技术要求，功能完善、操作便捷并具备安全保护。可根据用户需求定制输出电压或容量。

产品特性

• 人机界面：彩色 LCD 触摸屏，带引导提示及自诊断功能，操作直观便捷。
• 参数存储：支持多组参数存储，可单独配置测试参数并保存测试数据与结果。
• 实时显示：实时显示测量电压与漏电流的数值及曲线。
• 电压调节与过压保护：采用电子电压调节，具有完善的过压保护。
• 预设输出与稳定调节：支持输出电压预设，采用逼近调节算法，定时期间保持稳定输出。
• 自动过流保护：当漏电流超过设定值时，具备声光报警、切断高压并将电压调节器复位为零的保护功能。
• 接地保护检测：实时检测接地状况，接地不可靠时禁止或终止测试，保障操作人员安全。
• 内置打印机：内置微型打印机，可打印保存的测试数据与结果。

产品参数
型号：UHV-316N
最大输出电压：30kV
电压输出范围：0.01–30kV，连续可调
电压测量范围：30kV 的 (5–100)%
电压测量精度：(读数的5% + 1 位)；分辨率：0.01kV
最大输出电流：1000mA
电流输出范围：0.01–1000mA，连续可调
漏电流测量范围：100 的 (5–100)%（自动量程转换）
漏电流精度：(读数的5% + 1 位)；分辨率：0.01mA
输出容量：30kVA
输出回路：单回路（1 套输出端子）
电源：220V（三相）±5%，50Hz ±5%
参数存储组数：36 组
记录存储起点：1–240 组（设置为 0 时禁用存储）
电气安全：电源输入端与非带电金属外壳之间绝缘电阻 ≥20MΩ；耐压强度：电源输入端与非带电金属外壳之间 1.5kV/50Hz 持续 1 分钟，无击穿或闪络
工作环境：0~40°C；相对湿度 ≤80%
结构：组合机柜

特征 / 技术规格

• 型号：UHV-316N
• 最大输出电压：30kV
• 最大输出电流：1000mA
• 输出容量：30kVA
• 电压范围：0.01–30kV（连续）
• 电流范围：0.01–1000mA（连续）
• 存储：36 组参数；记录存储 1–240 组
• 电源要求：220V（三相）±5%，50Hz ±5%
• 工作条件：0~40°C，湿度 ≤80%
