发动机试验台 UHV-316

温度功率电流

产品概述:
UHV-316 电机试验台为定制非标试验系统，符合相关国家标准（如 GB/T755-2019）。适用于对高低压三相异步电机和直流电机执行复杂试验程序，可根据客户技术要求和电机类型进行配置。

主要特性:

• 模块化设计，支持可配置的试验序列并可根据电机等级扩展。
• 测控系统采用工业控制计算机、PLC 控制与数字显示仪表。
• 试验系统所有组件（试验台、控制柜、机箱）均为喷涂表面处理，标识印刷耐久。
• 所有设备与安装材料均为全新；图纸与文档采用国际单位制（SI）。

电源与配置:
供电电压：460 V
频率：60 Hz
相数：3 Phase
额定容量：≥ 500 KVA

试验能力:
1）低压三相异步电机 — 额定电压：230 V–660 V — 试验频率：正弦波 50 Hz / 60 Hz — 空载试验范围：3 kW–1250 kW — 备注：大功率电机可采用低压试验并在额定转速下运转。
2）高压三相异步电机 — 额定电压：3 kV–13.2 kV — 试验频率：正弦波 50 Hz / 60 Hz — 空载试验范围：50 kW–8000 kW。
3）直流电机 — 额定电压：DC ≤ 800 V — 试验方式：直流 — 空载试验范围：100 kW–800 kW。

主要试验参数与精度:
交流电压（低压）：10–700 Vac — 精度：±0.2% FS
交流电流（低压）：1–1200 A — 精度：±0.2% FS
交流电流（高压）：1–500 A — 精度：±0.2% FS
直流电流：1–500 A — 精度：±0.2% FS
直流电阻：0.005–2000 Ω — 精度：±0.2% FS
温度：-20–200 ℃ — 精度：±1 ℃
频率：45–65 Hz — 精度：±0.1 Hz

图示 / 照片:

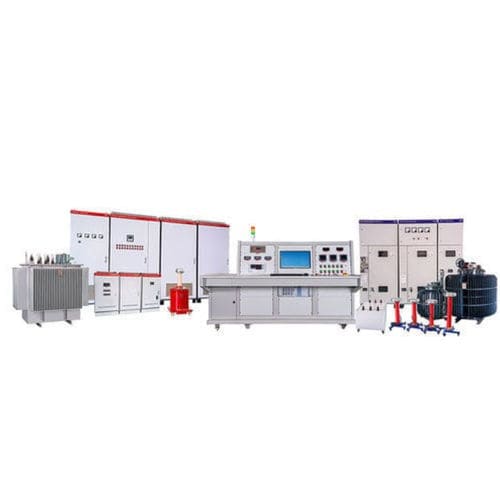

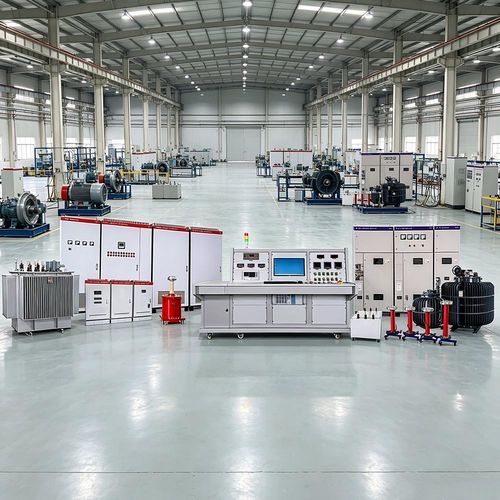

提供显示试验台、控制柜及设备布置的产品图片。

技术规格:

• 型号：UHV-316（电机试验台）
• 供电电压：460 V
• 频率：60 Hz
• 相数：3 Phase
• 额定容量：≥ 500 KVA
• 低压三相试验范围：230 V–660 V，3 kW–1250 kW，50/60 Hz
• 高压三相试验范围：3 kV–13.2 kV，50 kW–8000 kW，50/60 Hz
• 直流电机试验范围：DC ≤ 800 V，100 kW–800 kW
• 交流电压测量（低压）：10–700 Vac，±0.2% FS
• 交流电流测量（低压）：1–1200 A，±0.2% FS；（高压）1–500 A，±0.2% FS
• 直流电流测量：1–500 A，±0.2% FS
• 直流电阻：0.005–2000 Ω，±0.2% FS
• 温度范围：-20–200 ℃，±1 ℃
• 频率范围：45–65 Hz，±0.1 Hz
• 控制与测量：工业控制计算机、PLC、数字显示仪表
