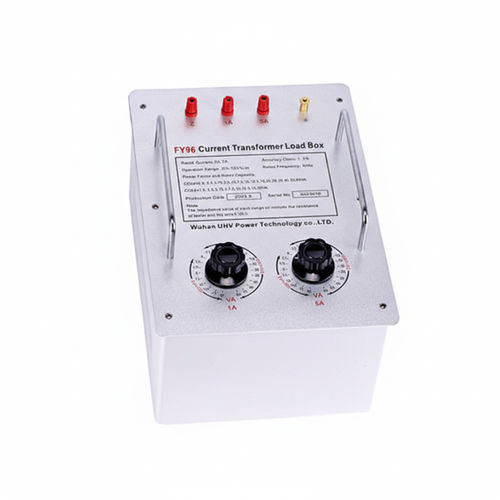

载荷电阻 FY-H CT

FY-H CT 电流互感器负载箱为电流互感器（CT）和电压互感器（PT）测试提供可配置的负载（burden）。作为变压器校验设备的辅助配件设计，具备多种负载类型、宽的额定负载范围和紧凑轻巧的外壳。

应用

• 用于实验室、车间及现场调试中对 CT 与 PT 的校验与例行测试支持。

主要特性

• 支持多种负载类型，适用于 COS0.8 与 COS1.0 的宽负载范围
• 结构紧凑、重量轻（约 8 kg）
• 输出稳定，适合精确测试
• 二次电流标准 5 A（可定制）

特性 / 技术规格

• 环境条件 — 温度：15–25 ℃
• 湿度：<80%（25 ℃）
• 海拔：<1500 m
• 电网频率：50 Hz
• 额定负载：COS0.8：2.5 VA – 60 VA；COS1.0：2.5 VA – 20 VA
• 电流范围：1% – 120%
• 二次电流：5 A（可定制）
• 功率因数：0.8、1.0
• 精度：±3% 及 ±0.0025 VA
• 耐压（试验电压）：2 kV
• 外形尺寸：250 × 350 × 175 mm
• 重量：8 kg

别名

• 电流互感器负载箱
• CT 负载箱

文档与图片

• 产品图片、尺寸图和数据表可在产品页面查看；如需定制或技术支持，请联系供应商。
