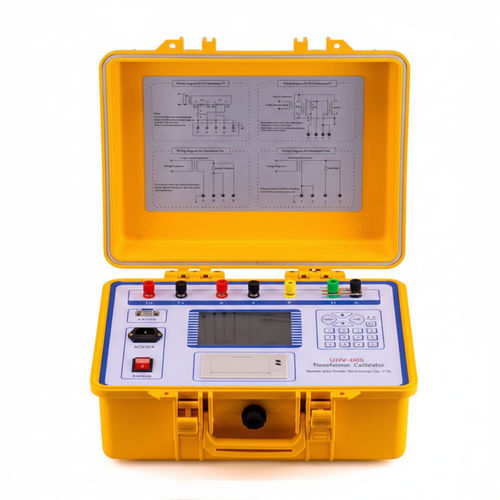

电压校准器 UHV-905

电流阻抗电力参数

UHV-905 是一款用于电流互感器（CT）和电压互感器（PT）的自动校准系统。其将独特的先进电路与 DSP 技术结合，以消除 RC 相移电路的不稳定性，实现误差、相位/角度、阻抗和导纳的高精度测量，并支持自动采样与 PC 主机软件控制与显示。

主要功能

• CT 和 PT 的自动校准：测量比率误差、阻抗和导纳；支持时延/导纳测试。
• 独特先进电路与 DSP 结合，稳定测量以克服 RC 相移不稳定性。
• 大尺寸点阵 LCD（320 × 240）并配长寿命背光，便于清晰显示比率与角度差。
• 自动判断并指示极性错误与错误变比。
• 主机 PC 软件支持虚拟仪表及远程控制/可视化。
• 自动量程切换、S 级测量处理和高于 40 dB 的谐波抑制。

测量范围与工作条件

• 工作环境：温度 5℃ 至 40℃；相对湿度 <80%（25℃）；海拔 <2500 m；电网频率 50 Hz ±0.5 Hz；电源输入 220 V ±5%。
• 测量范围：同相分量 0.0001 ～ 200.0 (%) 分辨率 0.0001；正交分量 0.001 ～ 700.0 分辨率 0.001；阻抗 0.0001 ～ 20.0 Ω 分辨率 0.0001；导纳（ms）0.0001 ～ 20.0 分辨率 0.0001。
• 工作电流范围：（1% ～ 149%）In（In = 5 A）；（5% ～ 149%）In（In = 1 A）。
• 工作电压范围：（5% ～ 149%）Un（Un = 100 V、150 V、100 V/…）；（5% ～ 149%）Un（Un = 100 V/3）。
• 负载（电流侧）：当 cosφ = 1 时 TX < 0.12 Ω。
• 负载（电压侧）：< 0.25 VA（100 V）。
• 极性误差指示：当工作电流/电压 > 5% 额定且误差 > 180% 时应有极性指示；若 > 10% 且仍无正确指示，则表明设备故障。
• 可变变比误差指示：当工作电流/电压 > 5% 额定且误差在 30% 至 180% 之间时，显示可变变比误差指示。
• 绝缘/耐压测试：端子及电源插座相对于机壳可承受 1.5 kV，持续 1 分钟。

特性 / 技术规格

• 显示：320 × 240 点矩阵 LCD，宽视角，长寿命背光。
• 用户界面：多语言操作界面（原文包含中文界面）；比率与角度差以大字体专用显示。
• 合规性：满足 JJG314-1993 与 JJG314-1994 要求；支持自动采样。
• 高级功能：自动量程切换、S 级测量处理、谐波抑制 > 40 dB。
• 功耗：<15 VA（无微型打印机）；<25 VA（含微型打印机）。
• 外形尺寸（长 × 宽 × 高）：260 × 350 × 150 mm。
• 重量：6 kg。
