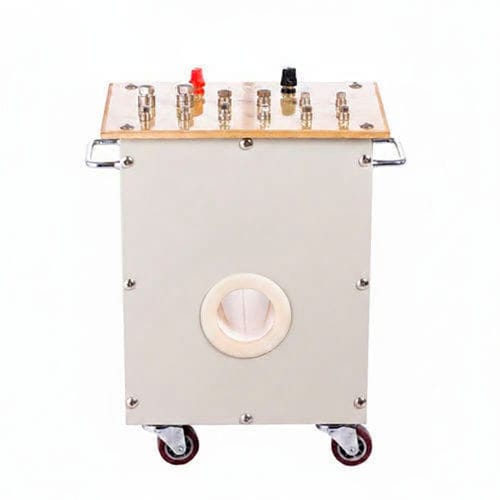

电流发生器 SL series

便携式工业用途

SL电流发生器用于在变流器校验时提供一次电流或为其它50Hz单相电源设备供电。设备由输入绕组（220 V）、输出绕组（≤100 A）和贯通式铁芯绕组组成。

结构与功能

• 输入绕组：220 V（单相，50 Hz）。
• 输出绕组：额定输出低于100 A；铭牌标示允许通过铁芯绕组的额定电流。
• 贯通铁芯绕组：允许多匝通过；允许的额定电流随匝数成反比下降。
• 别名：电流发生器（Current Generator）。

主要特性

• 铭牌上的输出电流指示的是允许通过铁芯绕组的额定电流。
• 当多匝通过铁芯时，允许的额定电流会随匝数反比例减少。
• 铭牌所示的输出容量与输出电流及每匝电压的乘积之比，定义了指定输出电流下铁芯可通过的最大匝数。
• 配备脚轮，便于搬运和运输。

工作条件 / 环境限制

• 工作温度：-5°C 至 +40°C。
• 工作湿度：< 80%。
• 支持额定电流下的长期运行。
• 允许1.5倍额定电流的过载持续30分钟。

外形尺寸与型号

• SL-4：420 × 240 × 4500 mm³。
• SL-7：600 × 350 × 700 mm³。

重量（示例）

• SL-4：14 kg。

技术规格

• 输入绕组：220 V（单相，50 Hz）。
• 输出绕组：额定输出低于100 A（以铭牌标示为准）。
• 贯通绕组：支持多匝通过；允许电流与匝数成反比。
• 过载能力：额定电流的1.5倍，持续30分钟。
• 工作范围：-5°C 至 +40°C，湿度 < 80%。
• 可移动性：配备脚轮，便于搬运。
• 典型型号：SL-4（420×240×4500 mm³，14 kg）、SL-7（600×350×700 mm³）。

文档与多媒体

• 产品图片与演示视频（可嵌入 YouTube）。
• 用户手册（PDF）可用。
