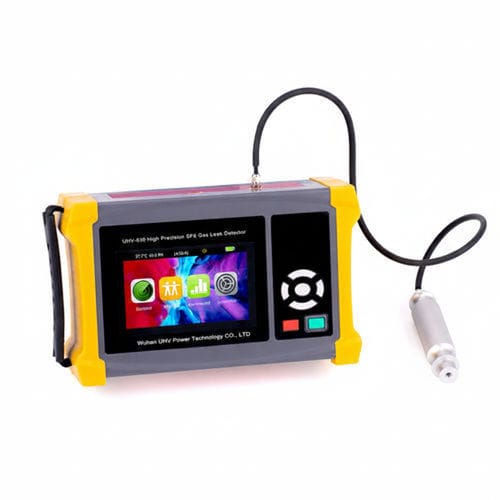

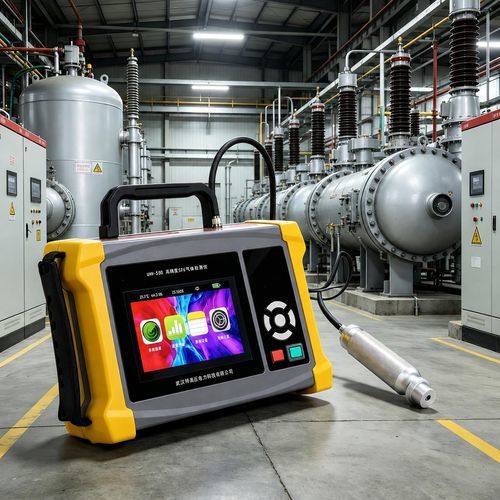

气体泄漏感应器 UHV-630

SF6红外紧凑型

概述
UHV-630 是一款高精度手持式 SF6 气体泄漏检测仪，采用多种检测方式、实时浓度监测、可配置报警与数据趋势分析，旨在准确定位 SF6 泄漏并支持 SF6 绝缘设备的高效维护。

主要功能

• 检测方式：泵吸采样结合 NDIR 单光束双波长红外检测，具有高灵敏度和稳定性，并支持动态波形显示。
• 报警与显示：可配置的声光报警，支持用户定义阈值；彩色 LCD 菜单界面及实时波形显示。
• 信号处理：先进的数字处理，具备漂移控制和温度补偿以增强抗干扰能力。
• 运行功能：完整自检（低电量、传感器故障、超量程）、自校准及用于时间戳记录的万年历。
• 数据与电源：内置数据记录，支持波形存储，容量可达 20,000 条记录；长寿命锂电池，连续工作时间超过 5 小时。
• 设计：紧凑手持式设计，适用于现场维护与快速定位泄漏。

适用场景

• 用于 SF6 绝缘开关设备、断路器及高压/特高压设备的维护与检测。
• 现场泄漏定位，当 SF6 损失可能导致灭弧性能下降或产生缺氧区域时进行检测。

参数 / 技术规格

• 型号：UHV-630
• 测量方法：NDIR 单光束双波长红外测量技术
• 监测气体：六氟化硫（SF6）
• 测量范围：0–12000 ppm
• 分辨率：1 ppm
• 精度：±(1.5% + 5d)
• 重复性能：1%
• 泵吸速率：≥ 800 ml/min
• 连续工作时间：≥ 5 小时
• 开机预热时间：≤ 10 秒
• 响应时间：< 3 秒
• 恢复时间：< 3 秒
• 充电适配器规格：DC 5V / 1A
• 抗浪涌（冲击）能力：±1.2 kV
• 工作温度：-20 °C ～ +50 °C
• 环境湿度：相对湿度 5–95%（无冷凝）
• 大气压：50 kPa – 110 kPa
• 防护等级：IP33，双重绝缘，CAT II 标准
• 外形尺寸：250 × 160 × 70 mm
• 主机重量：1 kg
