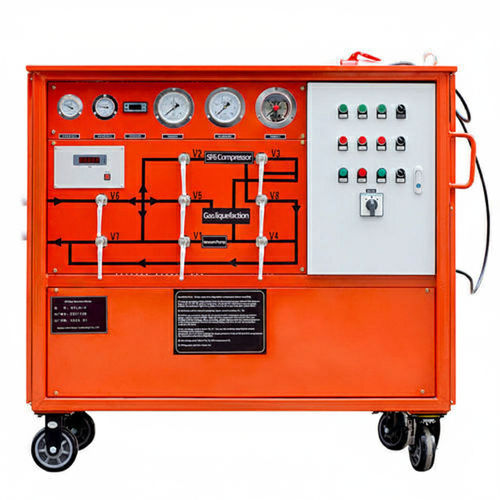

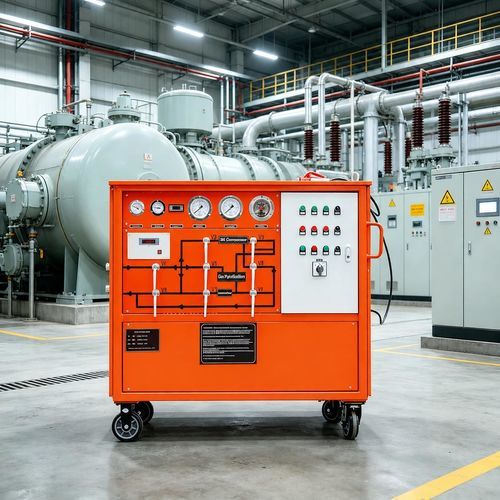

SF6气体供给装置 / 紧凑型 UHV-625

移动式用于液态和气态SF6存放用于回收气体 SF6

UHV-625 是一款移动式专业装置，用于制造与维护 SF6 绝缘电气设备时的 SF6 气体回收、净化、充填与存储。该设备支持真空、充装、净化和回收操作，在手推式底盘中集成了压缩、真空和过滤系统，便于现场移动与操作。

主要部件性能参数

• 电源：交流 400 V（三相，自动相序转换）
• 额定最大气体储存压力（20 °C）：≤ 4 MPa
• 极限真空度：≤ 10 Pa
• 装置真空稳定性：在 133 Pa 保持 24 小时，真空值上升 400 Pa
• SF6 回收压缩机：France Manewrop，排气量 7 m³/h
• 真空泵配置：2X-4（国产双极真空泵），真空排气速度 15 m³/h
• 回收启动适应入口压力（20 °C）：0 ~ 1.0 MPa
• 电气设备回收最终压力（20 °C）：≤ 50 kPa
• 回收后油含量：< 10 µg/g
• 年平均泄漏率：< 1 %
• 连续无故障运行时间：≥ 1000 h；累积平均故障间隔时间 MTBF：≥ 5000 h
• 噪声级别：整机 ≤ 75 dB(A)
• 理论蓄能器容量：50 kg；SF6 储罐：50 L（碳钢）
• 冷却方式：风冷；列明的液化压缩机：Donper
• 冷冻罐容量：50 L
• 回收后气体水分：≤ 60 ppm vol；回收后油含量：10 ppm vol
• 干燥/过滤：真空加热再生；过滤颗粒等级 0.02 μm（美国 HASON 三道工序）
• 充气初压：≤ 133 Pa；充气终压：0.8 MPa；充气速率 ≥ 5 m³/h
• 气化：电加热自动温度控制；运输方式：手推；外形尺寸（mm）：1450 × 810 × 1200；总重：545 kg

参数摘要

• 型号：SF6 GAS RECLAIMER（UHV-625）
• 真空排气速度：15 m³/h；极限真空度：10 Pa
• SF6 回收压缩机：7 m³/h；参考工作压力约 2.5 MPa
• 滤芯精度：0.02 μm；处理后 SF6 纯度：≥ 99.9 %
• 处理后水分：≤ 60 ppm vol；回收后油含量：10 ppm vol
• 储罐：50 L 碳钢；仪表：指针式；阀门：密封型蝶阀设计以最小化泄漏

特点

• 集成吸附-过滤系统吸附并去除 SF6 中的不纯物（含水、分解产物、油和颗粒）。
• 一体化紧凑设计，便于现场移动与使用（手推式移动底盘）。
• 高效低维护的三段式过滤系统，稳定保证回收气体质量。
• 内置相位保护器，防止因相序反接导致的误操作；电气元件采用知名品牌元件。
• 耐用脚轮与保护涂层方便运输并减少维护频次。
• 风冷式系统无需外部水源；内置温度保护支持 −20 °C 环境下运行。
• 车载真空加热再生干燥剂，免频繁更换干燥剂。
• 球阀具自动补偿密封功能；电磁阀停电保护防止油回流至真空泵或电机。

技术特性 / 规格

• 品牌：UHV Power
• 商用名称 / 型号：UHV-625
• 主要用途：SF6 电气设备的 SF6 回收、净化、储存与充填
• 电源：AC 400 V，三相
• 额定最大储存压力：≤ 4 MPa；参考工作压力：2.5 MPa
• 极限真空度：10 Pa；真空排气速度：15 m³/h
• 压缩机排量：7 m³/h（France Manewrop）
• SF6 储罐容量：50 L（碳钢）；总重：545 kg；尺寸：1450 × 810 × 1200 mm
• 噪声：≤ 75 dB(A)；冷却：风冷；过滤器/干燥器：原装美国部件，HASON 三段技术
