绝缘测试仪 UHV-615

电压高电压电动

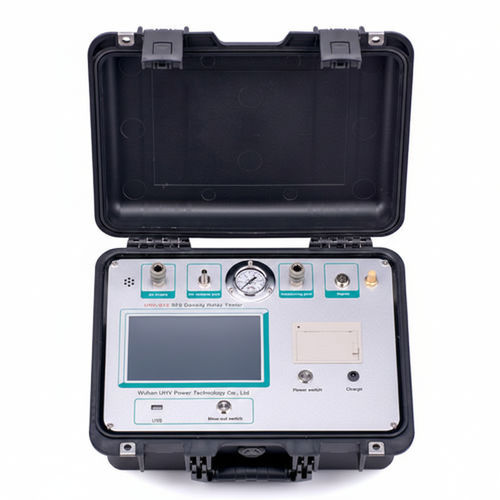

UHV-615 是一款用于 SF6 密度继电器校准与现场检测的智能测试仪。关键部件采用进口元件，保证高集成度、测量精度、重复性及现场可靠性。

概述 / 适用范围

• 适用范围：对 SF6 密度继电器及相关 SF6 气体设备的校准与现场检测。
• 设计：一体化紧凑外壳，便携易携带；关键部件采用进口元件以保证测量精度。

主要特点

• 强抗干扰能力：电场感应抗干扰能力可达 2 mA（50/60 Hz），可在高压变电站现场可靠测量。
• 较大短路电流：典型值 10 mA，适用于大电容和高电感被测对象。
• 宽广的电阻测量范围与高分辨率，读数精确。
• 多档高压输出可选，电压可从 0 V 平滑调节至所选值（0.1–5 kV）。
• 具备声光提醒及定时功能，便于记录吸收比与极化指数等指标。
• 外壳坚固耐磨，适合现场长期使用。

技术规格（部分）

• 输出电压档位（可选）：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV。
• 测试电压精度：±(5% + 10 V)。
• 短路电流：典型值 10 mA。

量程与精度（电阻测量）

• 20 MΩ（量程 0.01 – 19.99 MΩ）— 精度 ±(5% + 3 d)。
• 200 MΩ（量程 5.0 – 199.9 MΩ）— 精度 ±(5% + 3 d)。
• 2000 MΩ（量程 50 – 1999 MΩ）— 精度 ±(5% + 3 d)。
• 20 GΩ（量程 0.5 – 19.99 GΩ）— 精度 ±(5% + 3 d)。
• 200 GΩ（量程 5.0 – 199.9 GΩ）— 精度 ±(10% + 3 d)。
• 2000 GΩ（量程 50 – 1999 GΩ）— 精度 ±(20% + 10 d)。

基本参数

• 抗电场干扰能力：2 mA（50/60 Hz）。
• 时间与报警功能：秒表可达 19 分 59 秒（每 20 分钟循环）；采样点有声音提示；读数保持 3 秒，若读数无效或低于量程则触发连续报警。
• 显示：三组 3½ 位 LCD 数字表头，显示测试电压、阻值和时间。
• 电源：内置可充电锂电池 DC 15 V；带交流适配器充电接口（50/60 Hz）。
• 使用环境：温度 -20 ℃ ～ +40 ℃；相对湿度 20% ～ 90%。
• 外形尺寸（长 × 宽 × 高）：315 × 240 × 180 mm。
• 重量：5.5 kg。

附加资料 / 文档

• 产品包含使用手册及校准证书（PDF 可下载）。
• 提供产品演示/介绍视频。

型号 / 典型规格

• 型号：UHV-615。
• 输出电压档位：0.1 kV、0.25 kV、0.5 kV、1 kV、2.5 kV、5 kV。
• 测试电压精度：±(5% + 10 V)。
• 短路电流：典型 10 mA。
• 电阻测量量程与精度：参见“量程与精度”部分。
• 抗干扰能力：2 mA（50/60 Hz）。
• 显示：三组 3½ 位 LCD 表头。
• 电源：内置可充电锂电池（DC 15 V）并带 AC 充电接口。
• 工作条件：-20 ℃ ～ +40 ℃；20%–90% 相对湿度。
• 尺寸：315 × 240 × 180 mm；重量：5.5 kg。
