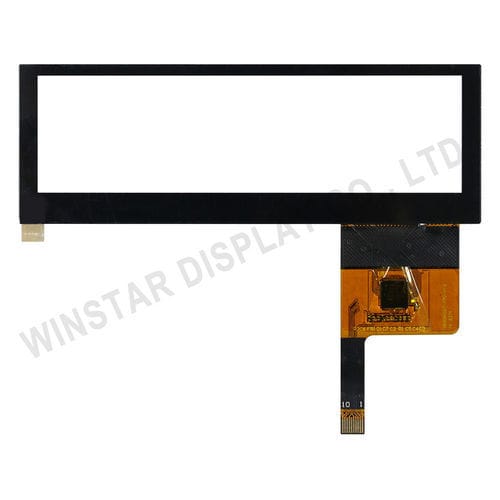

电容触摸屏 TST0003R9B4111XXXX00

感应电容多点触摸屏工业用途

基本信息

• 型号: TST0003R9B4111XXXX00
• 3.9英寸 5点 投射式电容触摸面板
• 结构: G+G（玻璃对玻璃）
• 接口: I2C
• 驱动IC: CYTMA568
• 输入模式: 手指
• 连接器: COF-FPC

主要特性

• 3.9英寸面板，支持5点多点触控
• I2C接口，便于与主控快速通信
• G+G结构，保证光学和机械稳定性
• 工作温度范围宽: -30℃ 至 +85℃，适用于工业环境
• 工作电压: 2.8～3.3 V

机械 / 尺寸
外形尺寸: 104.5 × 36.0 × 1.98 mm
视域尺寸: 96.04 × 26.34 mm
触摸面板尺寸（对角）: 4.0 inch
结构: G+G

环境特性
工作温度: -30℃ ～ +85℃ ; 湿度（无凝结）: 45% - 90% RH
存储温度: -40℃ ～ +90℃ ; 湿度（无凝结）: 5% - 95% RH

光学特性
透明度: 87% ±5%
雾度: >3%

IC / 电气
驱动IC: CYTMA568
检测点数: 5
接口: I2C
电源电压: 2.8 ~ 3.3 V

引脚定义
Pin 1 - VSS - Ground for analog circuit
Pin 2 - VDD - Power Supply
Pin 3 - SCL - I2C clock input
Pin 4 - NC - No connect
Pin 5 - SDA - I2C data input and output
Pin 6 - NC - No connect
Pin 7 - /RST - External Reset, Low is active
Pin 8 - NC - No connect
Pin 9 - /INT - External interrupt to the host
Pin 10 - VSS - Ground for analog circuit

应用 / 产品说明
TST0003R9B4111XXXX00适合集成到工业设备、嵌入式HMI和智能终端等需要紧凑型、宽温范围触控界面的场景。I2C接口与COF-FPC连接器简化了电气及机械集成。5点检测支持基本多点触控手势。

特征 / 技术规格

• 型号: TST0003R9B4111XXXX00
• 类型: 投射式电容 (PCAP)
• 触控点数: 5
• 输入模式: 手指
• 连接器: COF-FPC
• 结构: G+G
• 外形尺寸: 104.5 × 36.0 × 1.98 mm
• 视域尺寸: 96.04 × 26.34 mm
• 面板对角尺寸: 4.0 inch
• 接口: I2C
• 驱动IC: CYTMA568
• 电源电压: 2.8 ~ 3.3 V
• 工作温度: -30℃ ～ +85℃
• 存储温度: -40℃ ～ +90℃
• 透明度: 87% ±5%
• 雾度: >3%
