显示仪评估板 WL0F00088000BGXAANA00

概述

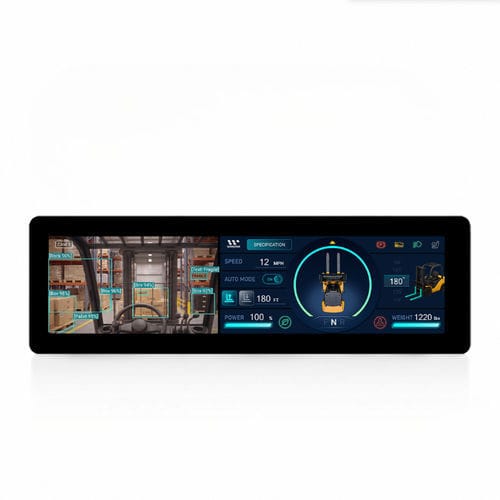

WINSTAR WL0F00088000BGXAANA00 是一款基于 STM32N657 MCU 的 8.8 英寸条形 Edge AI 开发板，面向嵌入式 AI 视觉与 MCU 平台 HMI 工程。该平台集成超宽 IPS PCAP 触控显示、MIPI CSI-2 与并行摄像头输入、丰富的现场接口及端侧 AI 推理能力，构成经验证的 MCU 开发平台。

主要功能

• 显示: 8.8 英寸超宽 IPS，1920 × RGB × 480（4:1 条形）
• 触控: 投射电容式触控（PCAP）
• MCU: STM32N657；RAM 32 MB；外部 Flash 64 MB
• 摄像头: 支持 MIPI CSI-2 与并行摄像头接口
• 接口: CAN FD、RS485、RS232、以太网 (LAN)、USB-C、UART、SPI、I2C、GPIO
• 电源: 工作电压 9–36 Vdc
• 亮度: Typ. 450 cd/m²（最小 350 cd/m²）
• 软件: 支持 ST TouchGFX；支持离线唤醒词检测与语音识别

典型应用

• 嵌入式 AI 视觉系统（图像识别、目标检测、异常检测）
• 工业控制面板与宽屏 HMI
• 适用于 2U 机架或低高度面板的集成
• 越野车辆仪表与操作者面板
• 设备监控与智能家电

Demo Kit 与评估
WINSTAR 提供 Demo Kit，包含 8.8" HMI 开发板、验证摄像头模组与配件，用于加速 AI 视觉与 HMI 应用的评估与原型开发。

产品说明
型号: WL0F00088000BGXAANA00。产品状态: 可靠性验证进行中；预计 10 月提供量产样品。

技术规格（要点）

• 工作电压: 9 V ~ 36 V (dynamic)
• MCU: STM32N657
• RAM: 32 MB；外部 Flash: 64 MB
• LCD 尺寸: 8.8"；点阵: 1920 × RGB × 480
• 有效显示区域: 218.88 (H) × 54.72 (V) mm；模块尺寸: 241.3 × 74.3 × 28.7 mm
• 像素间距: 0.114 × 0.114 mm；亮度: Min 350 / Typ 450 cd/m²
• 工作温度: -20 °C 至 +70 °C；存储温度: -30 °C 至 +80 °C
• BOM: LCM = WF88BTYA8MNG10#；PCBA = PB4V0008R800BD661X00

接口与引脚摘要

• CON1: VIN、+3V3（JTAG）、SWCLK、SWDIO、NRST、BOOT0、SPI（CS/CLK/MOSI/MISO）、UART、I2C、ADC/PWM/GPIO
• CON3: CAN_H / CAN_L（CAN 总线）
• CON4: RS485_A / RS485_B
• CON6: MIPI CSI 差分通道、CAM_SCL/CAM_SDA、CAM_NRST、CAM_EN、VDD_CAM（+3.3V）、TOF/IMU 中断、接地

备注
该平台适用于对延迟和数据隐私敏感的 MCU 架构 Edge AI 与 HMI 应用，适合快速原型开发与大规模集成，且无需 Linux 系统。
