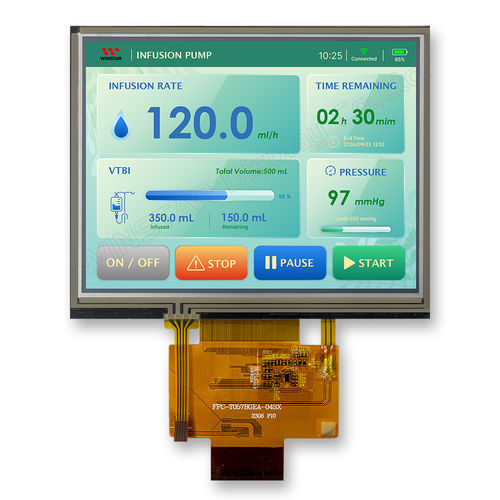

LED式显示屏 WFN0570A2T0WADNT000TFT LCDIPS触摸屏
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 屏幕类型
- LED式, TFT LCD, IPS, 触摸屏, 电阻式触摸屏
- 类型
- 彩色, 点阵
- 格式
- 640 x 480
- 显示屏尺寸
- 5.7"
- 应用
- 工业, HMI终端
- 界面
- RGB
- 其他特性
- 背光, LED背光
- 长度
124.7 mm
(4.909 in)- 宽度
100 mm
(3.937 in)- 厚度
7.41 mm
(0.292 in)- 使用温度
最多: 80 °C
(176 °F)最少: -30 °C
(-22 °F)
产品介绍
产品简介
主要特性
机械尺寸
电气与光学特性
接口与控制
典型应用
特性 / 技术规格
- 型号: WFN0570A2T0WADNT000
- 5.7 英寸宽温 IPS TFT 液晶显示模块，配备电阻式触摸面板 (RTP)
- 分辨率: 640 x 480 (4:3)
- 典型亮度: 400 cd/m²，表面防眩光处理
- 视角 (IPS): 89/89/89/89
- 接口: 18-bit RGB，SYNC+DE 模式
- TFT 驱动 IC: JD9168S 或等效
- 工作电压 (VCC) 典型 3.15 V，工作温度 -30°C 至 +80°C
主要特性
- 触控: 电阻式触控面板 (RTP)
- 背光: 白色 LED（ILED typ 80 mA，VLED+ typ 18.0 V）
- 表面: 防眩光
- LED 寿命: typ 50,000 小时
机械尺寸
- 模块尺寸: 124.7 x 100.0 x 7.41 mm
- 有效显示区域(AA): 115.2 x 86.4 mm
- 像素间距: 0.18 x 0.18 mm
- 点阵: 640 x RGB x 480 (TFT)
电气与光学特性
- 电源电压 VCC (Ta=25°C): Min 3.0 V / Typ 3.15 V / Max 3.3 V
- 工作电流 ICC @ VCC=3.0V: Typ 50 mA / Max 75 mA
- 输入电平: VIH typ 0.7×VCC；VIL typ 0〜0.3×VCC
- LED 驱动: ILED typ 80 mA；VLED+ typ 18.0 V (15.6〜19.2 V)
接口与控制
- 接口: 18-bit RGB (SYNC+DE)
- RGB 运行需 pixel clock / sync / DE 信号
- TFT 驱动 IC: JD9168S 或兼容
典型应用
- 工业 HMI
- 控制设备
- 测量仪器
- 需电阻式触控和宽温工作的嵌入式系统
特性 / 技术规格
- 型号: WFN0570A2T0WADNT000
- 显示尺寸: 5.7 英寸
- 分辨率: 640 x 480 (4:3)
- 有效区域: 115.2 x 86.4 mm
- 模块尺寸: 124.7 x 100.0 x 7.41 mm
- 像素间距: 0.18 x 0.18 mm
- 背光: 白色 LED，典型亮度 400 cd/m²
- TFT 驱动 IC: JD9168S 或兼容，接口 18-bit RGB (SYNC+DE)
- 工作电压: VCC 3.0–3.3 V (typ 3.15 V)
- 工作电流: typ 50 mA (max 75 mA)
- 工作温度: -30°C 至 +80°C
