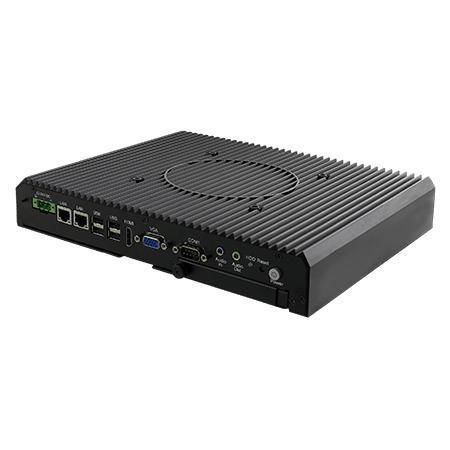

箱式电脑 IBMH100

嵌入式Intel® Atom E3845RS-232

产品名称
Winmate IBMH100 — Intel® Atom® E3845 M 系列 盒式工控机，面向嵌入式控制、OEM 设备和工业自动化设计

关键特性

• 自动检测已连接显示，无需手动设置
• 免工具快速更换的 2.5" 可拆卸硬盘位
• 支持宽范围 12–24V DC 输入以适配嵌入式单板应用
• 可选模块化前端显示以转换为 Panel PC
• 内置 mSATA SSD 与可拆卸 2.5" 插槽，存储灵活

概述
Winmate IBMH100 提供基于 Intel® Atom® E3845 的紧凑型无风扇平台，适用于需要长期供货保证与稳定硬件集成的系统集成商与 OEM。适配工业部署，具备低功耗、小体积与现场可维护性。

设计与运行要点

• 无风扇散热设计，金属外壳与热管方案，适合尘土环境下的可靠运行
• 模块化结构便于安装前端显示并简化现场维护
• 通过可用 I/O 与可选无线模块支持传感器集成与实时监控

认证
CE, FCC

附件（随附/可选）

• 100–240V AC 转 DC 适配器（12V 80W）
• 电源线
• 带端子接头的裸线电缆
• VESA 固定螺丝

技术规格

• 处理器：Intel Atom E3845，四核，最高 1.91 GHz
• 内存：2 x SO-DIMM DDR3L 1600 MHz — 默认 4GB，支持至 8GB
• 存储：内置 mSATA（64GB/128GB 版本）、1 x 可拆卸 2.5" 插槽（可选 SSD 最多 512GB）
• 以太网：2 x Intel® Gigabit Ethernet (RJ45)
• 串口：1 x RS232/422/485（默认 RS232）
• USB：4 x USB 2.0 (Type-A)
• 视频：HDMI 1.4（可选）、VGA（可选）
• 音频：Line in、Line out
• 扩展：1 x mPCIe（half-size WiFi）、1 x Mini PCIe、模块化前端显示
• 指示灯：1 x 存储指示 LED
• 安全：TPM 1.2
• 操作系统（可选）：Windows 7 Embedded、Windows 10 IoT Enterprise (64-bit)
• 无线：WLAN / Bluetooth 可选
• 机械：276 x 207 x 45.2 mm；重量 2.4 kg；桌面安装；金属外壳
• 散热：无风扇设计
• 环境：工作湿度 10%–90% RH 无凝结；工作温度 0°C–50°C；存储温度 -10°C–60°C
• 电源：1 x 12–24V DC（3 针端子）；适配器 12V 80W；典型功耗 30W–40W
• 认证：CE, FCC
