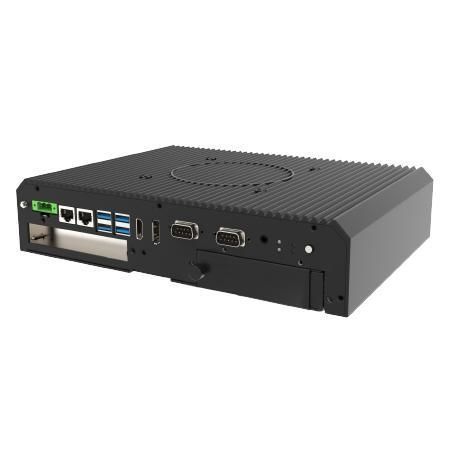

箱式电脑 ITMH100

嵌入式Intel® Core i5Intel® Core™ i5-1135G7

概述
Winmate ITMH100 是一款采用 Intel® Core™ i5-1135G7（第11代，Tiger Lake UP3）的无风扇嵌入式盒式工业电脑。面向工业自动化、边缘 AI、机器视觉、机器人及其他需长期供货与现场维护的关键嵌入式应用。模块化机械结构可通过可选前端显示屏转换为 Panel PC，并支持现场升级与维护。

主要特点

• Intel® Core™ i5-1135G7，搭配 Intel® Iris® Xe 图形
• 多视频输出：DisplayPort 1.4（默认）和 HDMI 2.0（可选）；支持显示器自动检测
• 2.5" 工具免拆热插拔硬盘位，便于快速更换存储
• 宽电压输入：9–29V DC，3 针端子排
• 无风扇散热设计（散热片 / 热管），无活动部件
• 可选模块化前端显示屏以实现 Panel PC 集成

机械与结构设计

• 紧凑金属机箱，支持 VESA 安装
• 尺寸：276 x 207 x 60 mm；重量：约 3.0 kg
• 模块化机箱便于现场维护与模块更换

电源与输入
支持 9–29V DC 宽电压输入，采用 3 针端子排并内置保护熔丝。典型适配器：12V 84W。典型功耗约 45W–55W。可选配件：AC 适配器、电源线、带端子块连接器的开放线缆等。

认证

• CE
• FCC

应用

• 工厂自动化与 SCADA
• 边缘 AI 与机器视觉
• 数字标牌与多显示器部署
• 车载及移动工业部署

技术规格

• 处理器：Intel Core i5-1135G7（2.4 GHz，最高 4.2 GHz）
• 内存：2 x SO‑DIMM（默认 4 GB；可选 8/16/32 GB）
• 存储：1 x M.2 2280 NVMe；可选 2 x 2.5" 可拆卸 HDD/SSD 位
• 以太网：Intel® I211‑AT + I219‑LM（标准 2 x Gigabit LAN）
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise / Windows 11 Pro（64‑bit）；可选 Ubuntu 22.04（不支持 Wake on Touch）
• USB：4 x USB 3.2 Gen1（Type‑A）
• 串口：2 x RS232/422/485（默认 RS232）
• 视频：1 x DP1.4（默认）；1 x HDMI 2.0（可选）
• 扩展：1 x mPCIe；1 x PCIe x16（x4 信号）；1 x M.2 2230 Key E；1 x M.2 2280 Key M
• 工作温度：0°C 至 50°C；存储温度：-10°C 至 60°C；工作湿度：10%–90% RH，无冷凝
