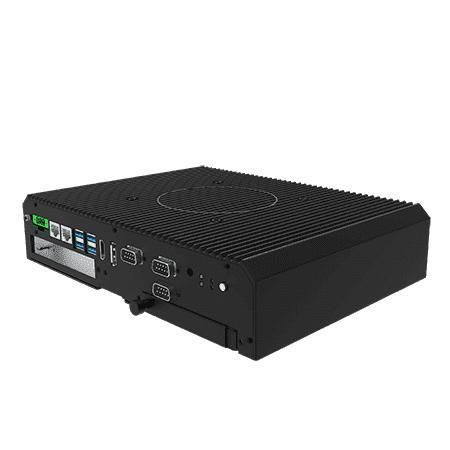

箱式电脑 ITMH100-EX

VESA安装Intel® Core™ i5-1135G7Intel® Core™ i5-1135G7

概述
Winmate ITMH100-EX 是一款基于 Intel® Tiger Lake UP3（Core™ i5-1135G7）的工业无风扇箱式电脑。针对危险场所（Class 1 Division 2 / ATEX Zone 2 / IECEx）设计，适用于石油天然气、化工、工业自动化及车载/船载系统等环境。

主要特点

• Intel® Tiger Lake UP3 Core™ i5-1135G7
• 多路视频输出（默认 DP1.4，HDMI 2.0 可选）并支持自动检测显示器
• 无工具拆卸的 2.5" 可拆卸硬盘位及 M.2 2280 NVMe 插槽
• 宽范围 DC 输入：9–29V，带保护（OVP/OCP/反接保护）
• 可选前置模块化显示以实现 Panel PC；内部多种扩展插槽
• 扩展：PCIe x4 插槽及 mPCIe / M.2 等多个插槽
• 危险场所认证：C1D2、ATEX Zone 2、IECEx

产品详情
无工具可拆卸存储：ITMH100-EX 提供可拆卸 2.5" 硬盘位和 M.2 2280 NVMe 插槽，便于更换和灵活配置存储（更换须遵循危险区域安全规程）。

视频与连接：支持 DisplayPort、可选 HDMI 与 USB 3.2 Gen1 Type-A 组合，驱动多屏幕（纵向或横向），适用于 HMI 或工业数字标牌。

危险场所设计：机箱、连接器和电源 I/O 经过适配以降低点火风险，满足 C1D2 / ATEX Zone 2 / IECEx 要求。

电源与环境：9–29V DC 宽输入并具备保护；适用于地面安装及车载/船载移动应用。金属无风扇外壳可限制表面温度并降低灰尘进入。

认证

• CE
• FCC
• Class 1, Division 2 (C1D2) Group A, B, C, D, T5
• 符合 ATEX Grade Zone 2
• IECEx

功能与应用场景
适用于在炼油厂、钻井平台、化工厂、制药厂等危险区域进行远程数据采集、过程可视化与控制的场景。典型应用包括工业 HMI、边缘计算、机器人控制器以及需要认证无风扇运行与现场维护能力的车载/船载系统。

技术规格

• 处理器：Intel Core i5-1135G7（2.4 GHz，最高 4.2 GHz）
• 内存：2 x SO-DIMM（默认 4GB；可选 8GB / 16GB / 32GB）
• 存储：1 x M.2 2280 NVMe SSD（128GB 默认，最高 512GB）；1 x 可拆卸 2.5" 硬盘位（256GB–512GB 可选）
• 以太网：Intel I211-AT + Intel I219-LM（2 x Gigabit LAN RJ45）
• 安全：TPM 2.0
• 操作系统：可选 Windows 11 IoT Enterprise 64-bit、Windows 11 Pro 64-bit、Linux Ubuntu 22.04
• 无线：可选 WLAN/BT（M.2 2230 Key-E）
• 扩展：1 x mPCIe；1 x PCIe x16（x4 信号，模块最大 180x121mm）；M.2 2230 Key E；M.2 2280 Key M
• USB：4 x USB 3.2 Gen1（Type-A）
• 串口：2 x RS232/422/485（默认 RS232）+ 1 x RS232
• 视频：1 x DP1.4（默认），1 x HDMI 2.0（可选）
• 音频：1 x 音频组合接口（Mic in / Line out）
• 指示灯：1 x 存储 LED
• 电源输入：1 x 9~29V DC，3 引脚端子；可选 12V 84W 适配器
• 功耗：典型 45W–55W
• 尺寸：276 x 207 x 60 mm
• 重量：3.0 kg
• 安装：VESA 支架
• 外壳：金属机箱，风扇无设计
• 工作湿度：10%–90% RH，非凝结
• 工作温度：-20°C 至 60°C
• 附件：100~240V AC→DC 适配器、电源线、开路线带端子接头、VESA 螺丝（典型）
