TFT LCD工业平板电脑 W24IW3S-MLS1-89

5线电阻式触摸屏24"Intel® Core™ i7-8665UE

产品副标题

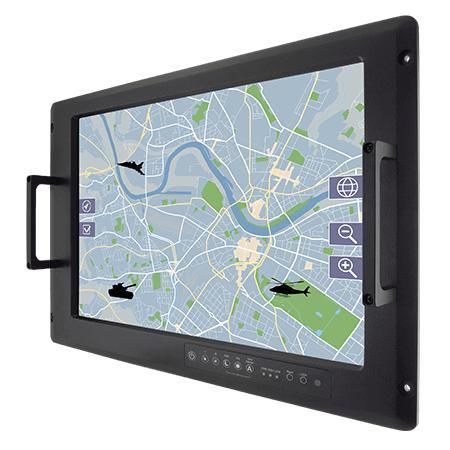

24" Intel® Core™ i7-8665UE 防务控制台机架面板式 PC W24IW3S-MLS1-89

概述
Winmate W24IW3S-MLS1-89 是一款面向指挥中心、野外作战及任务关键防务装置的 24" 机架面板式 PC。产品按 MIL-STD-810G（环境）和 MIL-STD-461F（电磁兼容）标准设计并验证，为系统集成商与 OEM 提供长期供货和可靠的硬件集成方案。

主要特性

• 24" 1920 x 1200 高分辨率 TFT LCD
• Intel® Core™ i7-8665UE 处理器（默认）
• AC 100~240 V 电源输入（默认）；DC 9~36 V 可选
• 符合 MIL-STD-810F/G 与 MIL-STD-461 等规范
• 嵌入式/机架安装机械设计（9U 参考）
• 前置 OSD 控制与内置环境光传感器
• 抗腐蚀金属外壳与无风扇散热设计
• 防务级电源与信号连接器（MIL-DTL-38999/1 & 38999/3）

面向防务应用的可靠计算
所有机型均按 MIL-STD-810G 与 MIL-STD-461F 生产并测试。内部可靠性测试验证了在防务环境中常见的振动、湿度及运输冲击条件下的性能表现。

指挥中心导向设计
面向控制室与指挥台的人机工程布局。支持嵌入式或标准机架安装，便于在 8U/9U 配置中集成以提高操作员空间利用率。

防务级连接器与兼容性
配备 MIL-DTL-38999 类型 I 电源连接器，并根据配置提供 MIL-DTL-38999 类型 III I/O 连接器，以确保与现有防务线缆和关键面板接口兼容。

触控与控制
前面板中央设有用户友好的触摸屏及物理 OSD 按钮，便于快速本地控制。内置光传感器可根据环境光自动调节屏幕亮度。

认证与合规
认证包括 MIL-STD 461（E/F/G 变体）、MIL-STD 810G/H、FCC 与 CE。EMC 列表在选择 EMI 玻璃/触控选项时涵盖 RE101/RE102、CE101/CE102、CS118、RS101/RS103 等项。

附件

• 用户手册（纸质）
• 驱动程序/工具软件 CD-ROM
• 电源线 MIL-DTL-38999/1
• RS232 数据线 MIL-DTL-38999/3

技术规格

• 显示 — 尺寸: 24.0 inches; 分辨率: 1920 x 1200; 亮度: 300 nits; 对比度: 1000:1; 有效显示区: 518.4 x 324.0 mm; 可视角: 89/89/89/89
• 触控/玻璃 — AR Protection Glass（默认）；EMI ITO Glass（可选）；5‑wire 电阻式触控（可选）；5‑wire 电阻式 + EMI 网格滤波（可选）
• 处理器 — Intel Core i7-8665UE 1.7 GHz（最高 4.4 GHz）默认；Intel Core i5-8265U 可选
• 内存 — 1 x SO-DIMM DDR4 2400 MHz；4 GB 默认；可选 8/16/32 GB
• 存储 — 1 x M.2 2242 B-key SSD 128 GB 默认；可选 256/512 GB；1 x SATA III 支持 2.5" SSD/HDD（可选）
• 以太网 — Intel® I210-AT + I219-LM
• 操作系统 — Windows 10 IoT Enterprise（64-bit）可选
• 工作湿度 — 10% 至 95% RH
• 工作温度 — 0 ~ 50 °C；存储温度 — -10 ~ 60 °C
• 合规 — MIL-STD 461E/F/G；MIL-STD 810G/H（振动、湿度、运输跌落）
• 认证 — CE, FCC
• I/O 端口 — USB: 1 x USB 2.0 A Type (MIL-DTL-38999/3); 串口: 2 x RS-232 (MIL-DTL-38999/3); LAN: 1 x LAN (MIL-DTL-38999/3)
• 机械 — 尺寸: 609.5 x 399.3 x 76.2 mm; 安装: VESA / Rack Mount; 外壳: 金属机箱带铝制面框; 散热: 无风扇
• 电源 — AC 100~240 V 默认；DC 9~36 V 可选
• 控制 — 8 键 OSD 控制面板: Power, Brightness DOWN, Brightness UP, Night, Day, Auto/Manual, Reset, Lock
